材料表面形貌及太赫兹微观介电特性检测的解决方案——AFM & THz-SNOM



AFM:nm级材料表面形貌检测


THz-SNOM:表面形貌+太赫兹介电特性近场光谱成像








检测原理


1.太赫兹时域光谱近场扫描成像(THz-SNOM)原理

        THz-SNOM是集成原子力显微镜(AFM)与太赫兹时域光谱(THz-TDS)技术的超高分辨率光学显微镜,该系统面向半导体检测分析、生物纳米成像领域,可进行太赫兹近场成像、成谱研究。可实现 1D(趋近曲线)、2D(AFM/s - SNOM 图像)、3D成像。
        入射THz波经准直后聚焦到探针针尖上,针尖与样品的近场相互作用使反射的THz波携带了样品的介电参数信息,反射的THz波经锁相放大器采集高次谐波后,即可得到被测样品表面形貌的幅度与相位信息。

        样品的表面三维形貌信息由AFM获取,太赫兹回波携带探针位置样品的介电参数信息,可实现幅度与相位检测。











方案配置

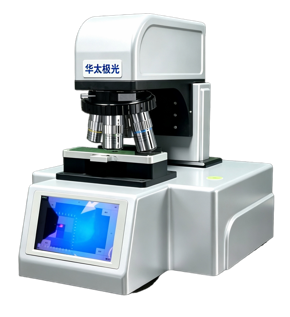

1. BASIC AFM-OZ 光学变倍原子力显微镜

测量模式
        轻敲模式、接触模式
标准配套
        AFM扫描台、AFM控制器、电脑主机、高清显示器、弹簧悬挂隔振箱
标准配件
        多规格专用探针、样品载台、无尘样品盒、镊子


核心参数
■ XY 扫描zui大范围 60μm×60μm,Z 轴扫描 7.5μm;
■ 分辨率:横向 0.2nm,纵向 0.05nm;
■ 独立工作模式:接触模式、轻敲模式、F-Z 力谱测试;
■ 独立光学系统:0.6~4X 电动连续变倍,200 倍放大,自动调焦;
■ 独立电动样品台:XY 移动行程 25mm,步长 1.25μm,单点精准定位;
■ 独立减震系统:弹簧悬挂避震 + 金属隔音屏蔽箱,内置温湿度独立监测;
■ 独立终端:27 寸 4K 显示屏,配套专用 AFM 形貌采集软件。
■ 图像分析软件:AFM图像面粗糙度、高度尺寸测量。











适用对象


检测对象
■ 晶圆基材:单晶硅、SOI 硅片、碳化硅、氮化镓、砷化镓衬底
■ 薄膜材料:光刻胶、氧化硅介质层、氮化硅、金属铜 / 铝布线、高 K 栅介质
■ 微纳器件:光刻掩膜、微光栅、MEMS 器件、芯片封装基板、焊盘薄膜



先jin制程研发实验室


半导体材料企业


芯片封装测试厂


微电子科研院所


检测评估项目
■ 晶圆 / 薄膜纳米表面形貌定量检测(粗糙度、台阶、划痕、颗粒缺陷)
■ 半导体薄膜次表层空洞、界面脱粘无损筛查
■ 芯片材料掺杂均匀度、介电常数空间分布测绘
■ 光刻胶、金属布线、钝化膜表面缺陷判定
■ SiC/GaN 宽禁带半导体衬底形貌与内部杂质表征
■ 光刻掩膜、MEMS 微纳光栅三维结构分析








检测原理


1.原子力显微镜(Atomic Force Microscope,AFM)原理

        核心工作原理是基于微悬臂探针与样品表面原子间的相互作用力:利用一根探针以光栅线方式扫描样品表面,通过检测探针与样品间相互作用力来表征样品表面特征并获得图像。
        扫描时,样品与探针尖duan的原子相互作用力恒定,探针悬臂将随样品表面形貌而弯曲起伏,反射光也随之偏移,通过检测位置探测器上光斑位置变化的距离换算,就能获得每个点的起伏信息。下方压电扫描器带动样品 XYZ 三轴的移动,不同区域的形貌变化记录到一起,获得完整的三维形貌图片。











方案配置


2. TA-THz-SNOM(lite)太赫兹时域光谱近场微纳扫描成像系统(微区版)

测量模式
        远场THz-TDS模式(移除SNOM,做THz-TDS单独使用)
        近场THz-SNOM模式
标准配套
        控制主机、AFM扫描台、THz发射与接收模块、高清显示屏

标准配件
        多规格专用探针、样品载台、无尘样品盒、镊子


核心参数
■ 近场太赫兹空间分辨率:<40nm
■ 频谱范围:THz-SNOM:0.5-2THz;THz-TDS:0.1-5.0THz
■ 扫描速度:1-10Hz(@50ps)
■ 信噪比 THz-TDS:≥80dB
■ 单次扫描范围:XYZ:100µm×100µm×5µm
■ 整体扫描面积:可对单次扫描图像实现电动拼接,整体扫描面积>1mm×1mm
■ zui大样品尺寸:20×20mm,可定制
■ 扫描分辨率:X,Y≤0.2 nm,Z≤0.05nm
■ 对焦用场光学显微镜:500万像素CCD相机;空间分辨率优于2µm
■ AI边缘计算模块:提供预处理算法、经典图谱分析算法、深度学习图像分析算法等








检测流程











标准化建设能力



核心战略:标准引领·价值高地


        我们不仅是技术的践行者,更是行业标准的制定者。通过“主导国标+发布团标+推进ISO”的三级标准战略,构建技术护城河,实现从“卖产品”到“卖标准”的跨越。


标准建设成果


        标准合作伙伴:兵器205、53所,两大一级计量站;全国塑标委


标准层级
标准名称/内容
标准状态
国家标准
《太赫兹时域光谱仪》,标准计划号:20255723-T-604
已立项
《太赫兹散射式扫描近场光学显微镜》,标准计划号:20255721-T-604
已立项
《光学传递函数 第1部分:术语、符号》,标准计划号:20252505-T-604
已报批
《光学传递函数 第2部分:测量导则》,标准计划号:20252505-T-604
已报批
行业标准
《市政井盖信物融合监测系统技术规范》,T/SHFIA 000022-2021
已发布实施
团体标准
《太赫兹光谱数据库及数据采集处理规范》,T/QGCML 4289-2024
已发布实施
《智能煤质快检系统》,T/CMEEEA 044-2025 已发布实施


实验室CNAS检测+校准能力


        符合ISO/IEC 17025:2017 以及 CNAS 特定认可要求



能力类别
检测对象
可测/校准参数
测量范围
扩展不确定度(k=2)
检测标准/校准规范
检测能力
太赫兹材料
太赫兹特征波长
/
/
Q/AGJ0840-2017 4.5.1
太赫兹材料
光谱透过率
/
/
Q/AGJ0840-2017 4.5.2
太赫兹材料
折射率
/
/
Q/AGJ0840-2017 4.5.3
太赫兹材料
吸收系数
/
/
Q/AGJ0840-2017 4.5.4
太赫兹材料
光谱漫反射比
/
/
Q/AGJ0840-2017 4.5.5
校准和测量能力
太赫兹光谱仪
频率(波长)修正因子 0.1~2.5 THz U_rel=1.2% JJF1603《太赫兹光谱仪校准规范》
太赫兹光谱仪
光谱透射比 0.1~2.5 THz U_rel=12% JJG(军工)284《材料分析用太赫兹光谱仪检定规程》
太赫兹光谱仪
光谱反射比 0.1~2.5 THz U_rel=15% JJG(军工)284《材料分析用太赫兹光谱仪检定规程》
太赫兹光谱仪
动态范围 ≥30dB U_rel=5% JJG(军工)284《材料分析用太赫兹光谱仪检定规程》
太赫兹波长测量仪 波长 400~4000 cm⁻¹ U_rel=2% JJF(军工)183《太赫兹波长测量仪校准规范》
太赫兹源
辐射功率 10μW~200μW U_rel=21% JJF(军工)118《太赫兹源辐射参数校准规范》
太赫兹源
辐射功率 200μW~70mW U_rel=13% JJF(军工)118《太赫兹源辐射参数校准规范》
辐射型太赫兹功率计
功率 10μW~200μW U_rel=21% JJF1600《辐射型太赫兹功率计校准规范》
辐射型太赫兹功率计
功率 200μW~70mW U_rel=13% JJF1600《辐射型太赫兹功率计校准规范》
太赫兹光电探测器
功率 10μW~200μW U_rel=21% JJF(军工)145《太赫兹光电探测器校准规范》
太赫兹光电探测器
功率
200μW~70mW U_rel=13% JJF(军工)145《太赫兹光电探测器校准规范》
