机场、火车站安检测方案
|
本方案基于太赫兹/毫米波调频连续波（FMCW）技术，面向机场、高铁站大客流、高通行、高安防标准场景，打造非接触、无感知、全品类、高通行的新一代智慧安检体系。能够同时识别金属、非金属、液体、凝胶、陶瓷刀具、隐蔽违禁品，弥补传统安检门只检金属、X光行李检物不检人、人工手检效率低、易漏检、体验差的行业短板，全面适配交通枢纽常态化、高强度安检工作需求。
|
方案概述

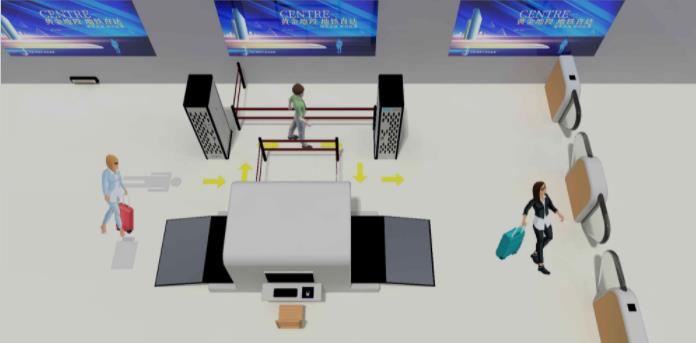

本方案针对机场、高铁站大客流、高安防、高通行需求，采用太赫兹/毫米波调频连续波（FMCW）核心技术，构建无感、高效、全品类的智慧安检体系。太赫兹波可无损穿透衣物、箱包等遮挡介质，可精准识别传统设备无法检测的非金属、液体、粉末、塑料刀具等隐蔽违禁品，彻底消除安检盲区。系统支持行人动态通行不间断扫描，无需停留、无需接触、无需人工干预，有效解决传统安检拥堵、漏检率高、人工复检繁琐、体验差等痛点。设备易部署、适配现有安检通道，结合AI智能识别与数据溯源管理，实现安检自动化、数字化闭环管控，大幅提升通行效率与安防等级
|

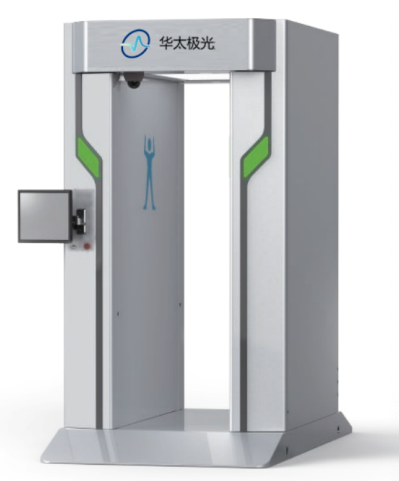

毫米波安检门
|

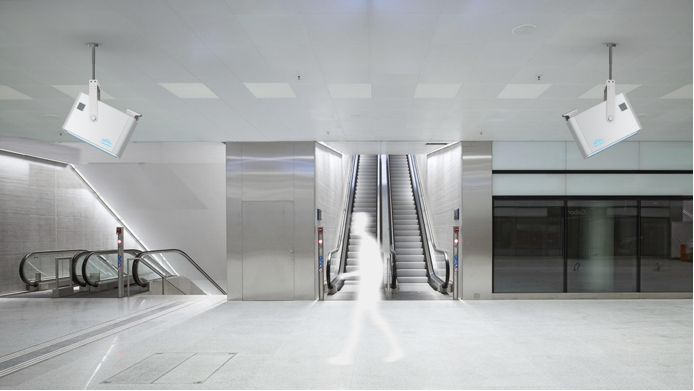

吊装式太赫兹人体查验设备
|
方案优势
金属检测门+手持金属安检仪+人工手检，存在问题：
■ 安检门和手持安检设备仅能探测金属物品，无法探测非金属刀枪、爆炸物和其他易燃易爆等非金属违禁品。
■ 需要大量人力进行辅助手检，安检压力大，效率低。
■ 漏检率高，金属也容易漏检，除非完全手检目视查验。
|

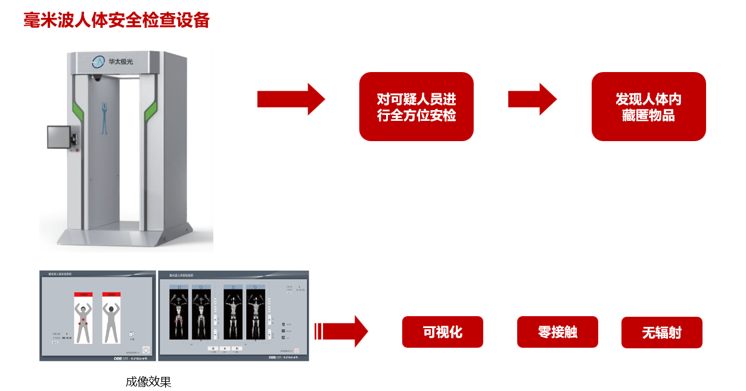

毫米波检测设备优势:

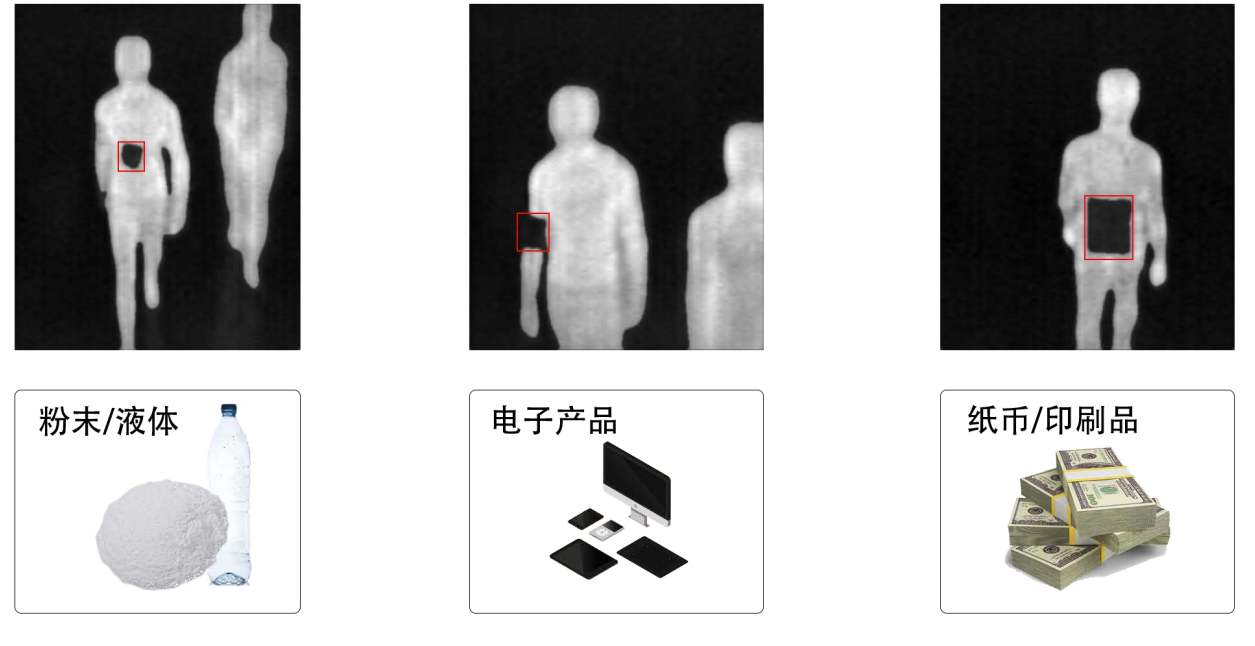

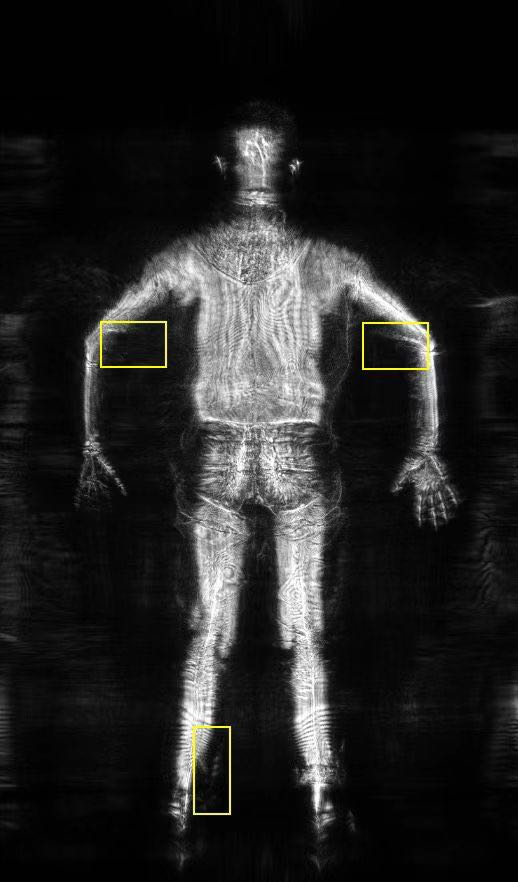

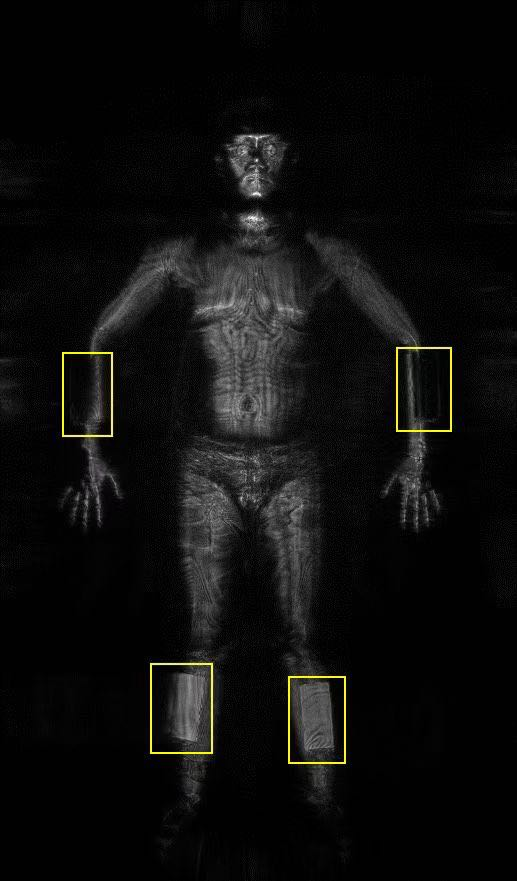

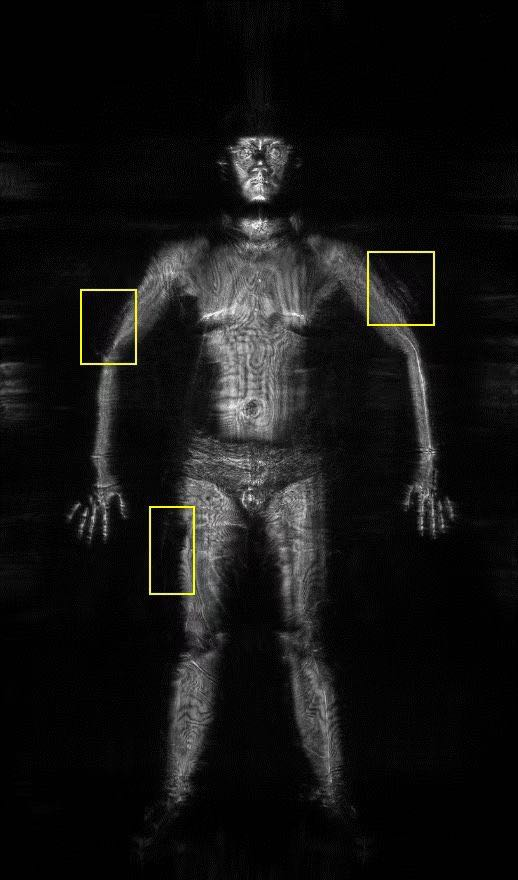

■ 可视化：“透视”成像安检，可对人体衣下携带物品直观呈现，不必搜身，并通过技术手段切实保护个人隐私。
■ 智能化：对人体携带违禁品智能识别。
■ 自动化：减少人力需求，提高安检效率。
■ 信息化：安检数据集中存储，做到事后可查；可与其它数据有效融合
|

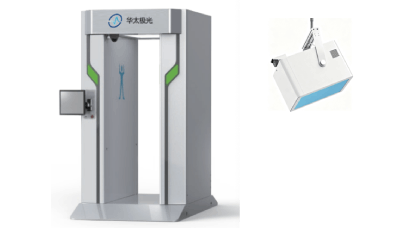

产品介绍
参数
|
工作方式
|
非接触
|
隐私保护
|
在设备主屏幕以卡通人偶图像显示报警结果
|
报警分类
|
基于人工智能技术的嫌疑物自动报警
|
图像识别
|
通过触摸屏终端显示物质分类后的成像扫描结果
|
单次检测时间（扫描+成像）
|
≤3秒
|
|
扫描方式
|
平面阵列垂直扫描
|
扫描区域
|
图像的上边缘2m，图像的下边缘0.15mm
|
分辨率
|
线分辨率≤2mm；空间分辨率≤6mm
|
设备噪声
|
≤65dB（A）@1m
|
图像分辨率（像素数）
|
优于190x380
|
自动模式下检出率/误报率
|
≥85% /≤15%
|
可检出物品种类
|
枪支等武器、爆炸或燃烧物质和装置、管制器具、危险品及其它物品
|
图像显示
|
可通过触摸屏控制终端显示探测扫描结果
|
外观尺寸
|
2520mmx1355mmx1740mm（H*W*D）
|
设备重量
|
600公斤
|
电源供给
|
220VAC（+10%/-15%）50Hz(±3Hz)
|
系统功耗
|
<1.5KW(峰值)
|
运行温湿度
|
0℃-40°，5%-90%（无冷凝环境）
|
存储温度温湿度
|
-20℃-55℃，5%-90%（无冷凝环境）
|
系统配件
|
红外、足底金属、视频、制式爆炸物探测传感器
|
通过式毫米波安检系统
|
参数
|
扫描频率
|
70-80GHz
|
成像阵列
|
主动式MIMO阵列
|
空间分辨率
|
<5×5mm@1m
|
成像范围
|
0～2m
|
线分辨率
|
<3mm
|
成像帧率
|
>10帧/s
|
通过率
|
1200人/小时
|
结构参数
|
700×646×1810mm
|
|

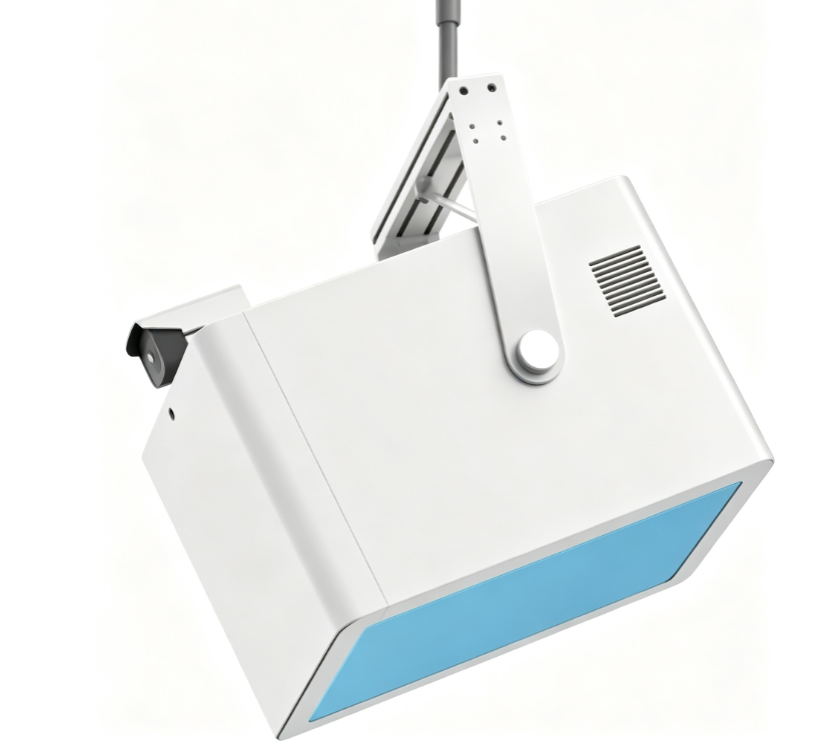

吊装式太赫兹人体查验设备
|
|
参数
|
指标
|
尺寸(mm)
|
790*562*542
|
重量(kg)
|
54
|
成像距离(m)
|
3~5
|
显示范围(mm)
|
2000×800
2000×1600
|
分辨率(mm)
|
25
|
电源功耗(W)
|
80
|
|
工作温度(℃)
|
0~28
|
安装方式
|
支架、吊装、小车
|
二次开发
|
支持
|
