太赫兹技术在非金属管道无损检测应用的解决方案
|
非金属管道（PE、PVC、PP、ABS、FRP等）在市政给排水、燃气输送、化工管道、油气集输等领域应用日益广泛。然而，传统无损检测手段主要针对金属管道开发，对非金属管道存在明显短板：
■ 超声波检测需耦合剂，对PE、PVC等塑料管道透射衰减大，难以检测厚壁管道
■ X射线检测对低密度非金属材料对比度低，难以识别分层、脱粘等微小缺陷
■ 红外热成像仅能检测表面/近表面缺陷，无法评估内部壁厚减薄与深层损伤
■ 破坏性取样检测需切割管道，无法实现100%在线全覆盖检测
■ 含水率、密度变化、玻纤含量等关键参数缺乏快速有效的现场检测手段
|
方案概述
太赫兹（THz）波段0.1~5 THz对非金属材料具有天然的穿透性，具备以下核心优势：
■ 无损穿透：太赫兹波可穿透非金属材料，无需耦合剂，非接触检测
■ 壁厚精确测量：利用太赫兹脉冲飞行时间差，可实现微米级壁厚测量精度
■ 缺陷可视化：分层、脱粘、气孔、夹杂等缺陷在太赫兹图像中呈现清晰特征
■ 含水量敏感：水分子对太赫兹波有强烈吸收，可灵敏检测管道内部渗水、含水率变化
■ 无电离辐射：对人体和设备安全，适合在线/现场检测场景
■ 单面检测：反射模式仅需接触管道一侧，适用于现场安装管道的原位检测
适用对象
■ 管道生产厂家：出厂质检、在线厚度监测
■ 市政工程单位：管道安装验收、服役期巡检
■ 石化/化工企业：工艺管道完整性管理
■ 特种设备检测院：非金属管道定期检验
■ 高校及科研院所：非金属材料无损检测方法研究
检测样品
管道类型
|
典型材料
|
检测关注点
|
热塑性塑料管
|
PE、PVC、PP、ABS
|
壁厚均匀性、夹杂、气孔、焊接缺陷
|
玻璃钢管
|
FRP（玻纤增强）
|
分层、脱粘、玻纤含量、孔隙率
|
复合管
|
铝塑复合、钢塑复合
|
界面结合质量、脱粘缺陷
|
橡胶管
|
天然橡胶、丁腈橡胶
|
老化程度、内部裂纹、均匀性
|
涂层/衬里管道
|
PE衬里、环氧涂层
|
衬里厚度、衬里脱粘、涂层缺陷
|
检测原理
1.太赫兹反射成像原理
■ 太赫兹发射天线产生宽带太赫兹脉冲，经抛物面镜准直后垂直入射至管道表面
■ 管道表面反射一部分信号（表面回波），剩余信号透射进入管道内部
■ 在管道内壁或缺陷位置产生第二次反射（底面回波/缺陷回波）
■ 反射信号经同一光学路径返回探头，被太赫兹接收天线采集
■ 通过计算表面回波与底面回波的时间差Δt，结合材料折射率n，精确计算管道壁厚
通过时域切片、峰峰值、飞行时间等多模式成像重构，输出伪彩色可视化图谱，直观呈现种子内部缺陷。
方案配置

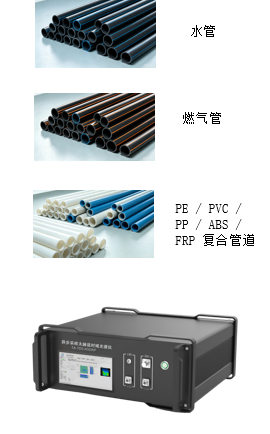

1.核心主机：分离式太赫兹时域光谱仪 TA-TDS-SEP
|
分离式太赫兹时域光谱仪采用主机与探头分离设计，主机内置飞秒激光器、高速光纤延时线（或可选配双光梳异步采样）、锁相放大模块、AI边缘计算单元，通过光纤与各类型探头连接，实现灵活的现场部署。
|
|
2.垂直入射探头
垂直入射探头是专为管道检测设计的反射式光纤耦合探头，将太赫兹发射与接收天线、光学聚焦系统集成于一体，通过光纤与分离式主机连接，实现灵活的现场检测。
参数项
|
指标
|
探头类型
|
垂直入射反射式探头
|
工作模式
|
反射式（垂直入射/垂直接收）
|
光纤连接
|
全保偏光纤，FC/APC接头
|
光斑直径
|
≤ 1 mm（聚焦）
|
工作距离
|
50 /75mm
|
壁厚测量精度
|
≤ 10 μm（PE、PVC等）
|
检测深度
|
≥ 20 mm（PE材料）
|
适用管道直径
|
≥ DN20
|
探头尺寸
|
ø100 mm × 120 mm
|
工作温度
|
0 ~ 45 ℃
|

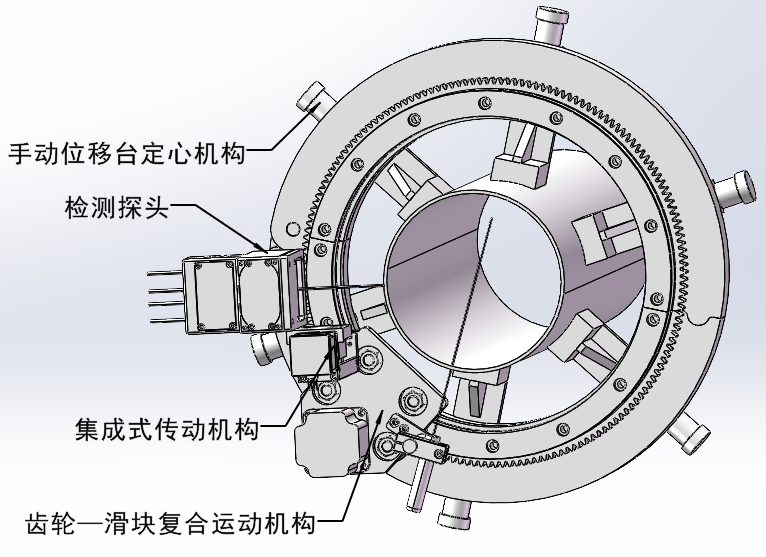

3.电动扫查架
集成式传动机构：将电机的旋转输出分解并转化为检测头所需的两个方向上的独立或联动运动
齿轮-滑块复合运动机构：周向导轨与齿轮的配合，则将齿轮的旋转运动转化为检测头环绕管道的圆周运动。两者结合，实现了精确的螺旋运动轨迹
手动位移台定心机构：确保被检测工件的轴线与检测装置的旋转轴线精确对准，六个机构均匀分布，为工件提供了稳固的支撑和夹持，防止其在检测过程中发生晃动或位移
|
|

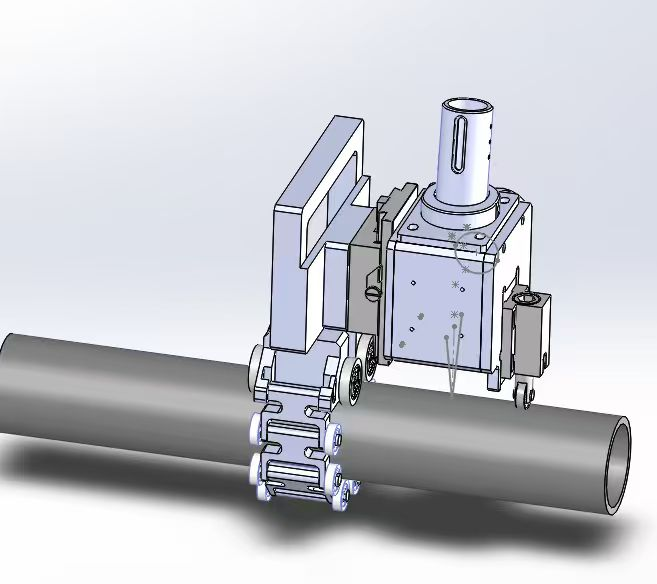

4.手持扫查架
太赫兹非金属管道检测手持扫查架，适配非金属管道外表面移动式扫查作业。扫查架配备多组支撑滚轮，可贴合管道外壁平稳沿轴向行进，整体搭载太赫兹检测探头组件，能够实现探头姿态稳定控制，保障太赫兹波束与管壁保持规范耦合，完成非金属管道壁厚、内部缺陷等参数的连续扫描采集，满足现场便携、非接触式无损检测需求。
|
|
检测流程
