太赫兹热缩管检测解决方案

太赫兹调频连续波热缩管在线壁厚检测方案概述 本方案依托太赫兹调频连续波（FMCW）技术，打造低成本热缩管在线壁厚检测系统。设备可实现不间断实时在线监测，持续采集壁厚数据并输出壁厚变化趋势曲线，支撑生产环节闭环过程控制。方案替代传统人工检测模式，有效解决人工检测滞后、效率低下、漏检率高的痛点。系统非接触式测量，无需接触管材表面，不损伤工件；结构紧凑便于集成至现有挤出、牵引生产线，可实时预警壁厚超差缺陷，助力企业稳定产品品质，降低不良品产出。

方案概述

        太赫兹是介于红外与微波之间的波段，对非金属材料具有良好的穿透性。太赫兹穿透不同壁厚的热缩管，对太赫兹波的幅度和相位都会产生变化。

        太赫兹热缩管检测，主要基于太赫兹调频连续波技术。设备可实现不间断实时在线监测，持续采集壁厚数据并输出壁厚变化趋势曲线，支撑生产环节闭环过程控制。太赫兹热缩管壁厚检测方案替代传统人工检测模式，有效解决人工检测滞后、效率低下、漏检率高的痛点。系统非接触式测量，无需接触管材表面，不损伤工件；结构紧凑便于集成至现有挤出、牵引生产线，可实时预警壁厚超差缺陷，助力企业稳定产品品质，降低不良品产出。

检测原理

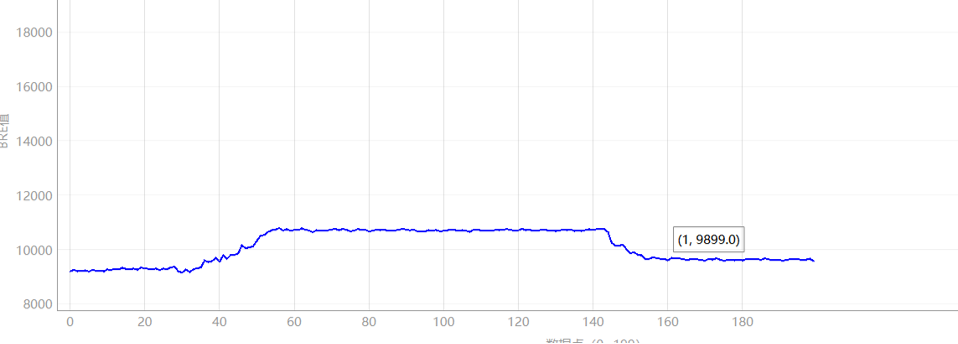

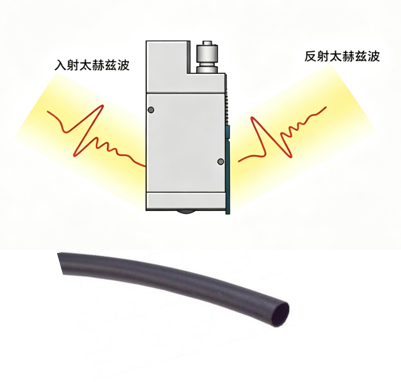

        采用太赫兹反射测量模式，太赫兹波垂直穿透热缩管壁，反射信号由于壁厚不一致，其返回的信号幅值和相位都会发生变化。通过返回信号的趋势变化曲线，可实现对热缩管壁厚检测。

■ 效率高：采样速度>2Khz,在线检测速度>40m/min； ■ 准确率高：准确率>99.9%,远高于手工检测； ■ 安装便捷：采用太赫兹反射模式，结构紧凑，无需改动，便于在产线上加装； ■ 成本低：专为产线打造的太赫兹低成本解决方案，具备极高的性价比，高效检测方式可大大减少检测人员数量。

产品参数
