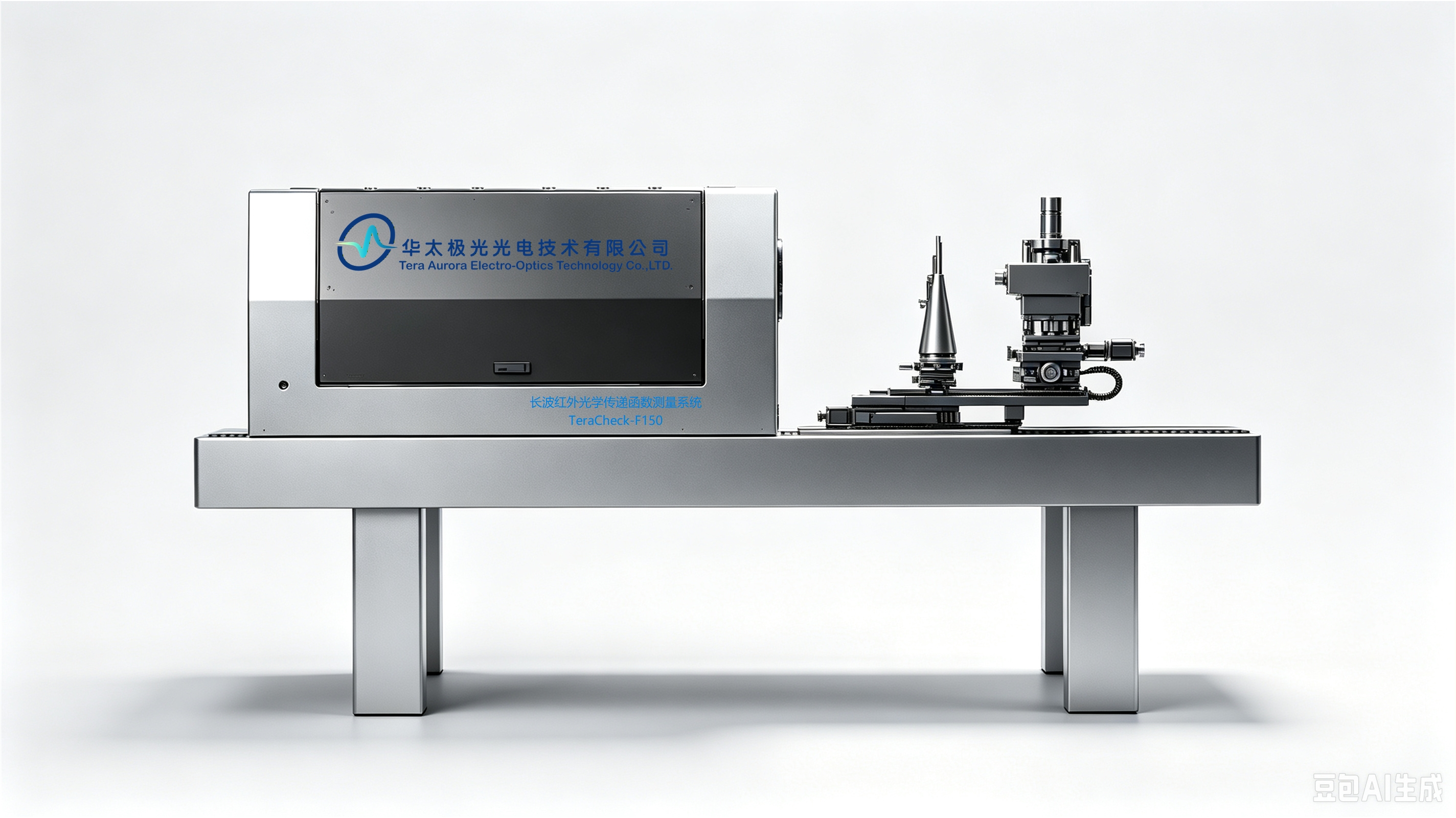

产品介绍
 |
光学传递函数测量系统（TeraCheck系列）是华太极光自主研发的高精度光学镜头成像质量检测仪器，采用无限共轭测量架构与离轴反射式光路设计，可全自动完成十余项光学参数的精确测量。光学传递函数（MTF）是国际公认的全面、科学的成像质量评价指标，通过测量调制传递函数，可对光学镜头分辨率、对比度、像差等关键指标进行精确量化评估。
TeraCheck系列光学传递函数测量系统覆盖可见光至长波红外波段，精度可溯源至国际计量标准，是光学镜头研发设计和生产质量控制中不可或缺的核心检测装备。系统由宽光谱光源、离轴抛物面镜准直系统、全自动目标发生器、高精度多轴运动平台及模块化测量软件构成，适用于手机镜头、车载镜头、安防镜头、红外热像镜头等各类光学系统的光学传递函数及多项光学参数的高精度检测。
|
主要功能
|
■ 轴上与轴外无限共轭光学系统MTF测量
■ 轴上与轴外有效焦距（EFL）精确测量 ■ 畸变、场曲、像散测量 |
■ 主光线角度（CRA）、相对照度测量
■ 点扩散函数（PSF）、线扩散函数（LSF） ■ 离焦MTF曲线、焦深分析 |
技术特性
■ 光谱范围：VIS可见光 / SWIR短波红外 / MWIR中波红外 / LWIR长波红外
■ 可测通光孔径：zui大可达250mm（个性化定制）
■ 可测焦距范围：1.5mm ~ 250mm（个性化定制）
■ 视场角：±105°~ ±110°（系列不同）
■ MTF测量精度：±0.03（轴上） / ±0.05（轴外）
■ MTF重复性：±0.02
■ 空间频率：VIS≥500lp/mm，LWIR≥100lp/mm
需求适配
|

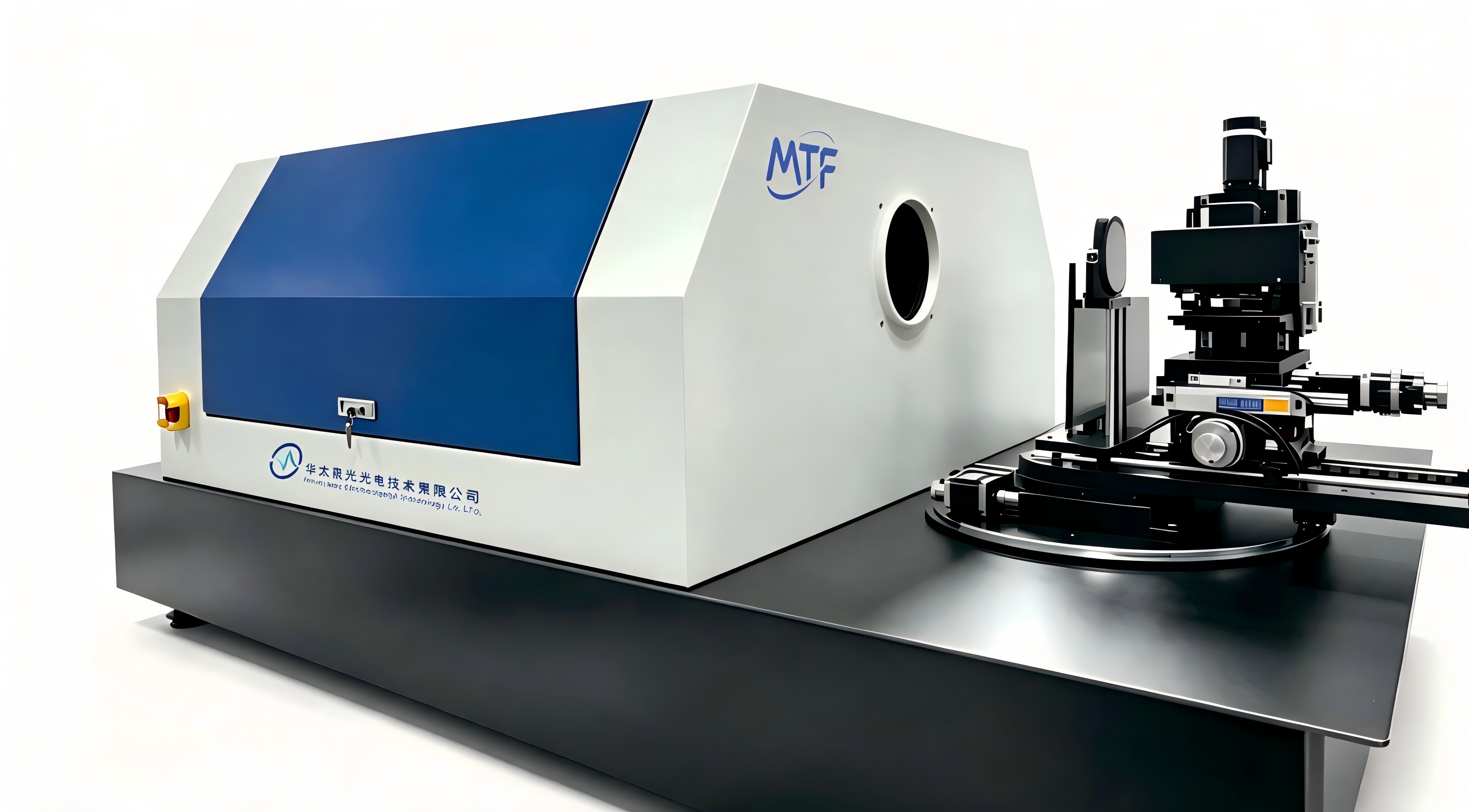

面阵探测器型 —— 快速高效
采用面阵相机作为图像分析器，适合产线快速检测与批量测试场景。
|

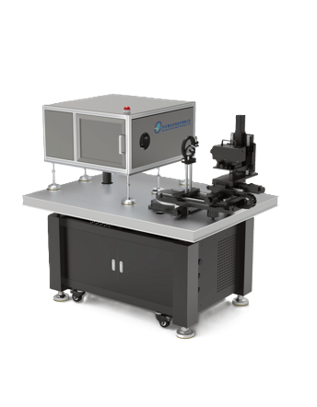

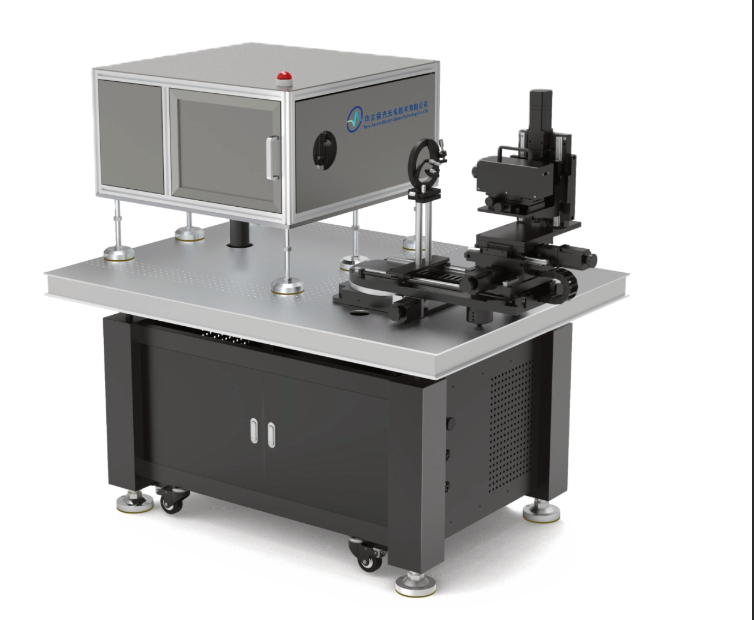

单元探测器型 —— 高精科研
采用单元探测器，适用于科学研究与高精度计量校准场景。
|
镜头适配
|

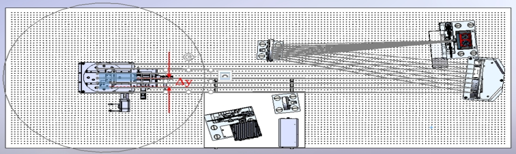

直筒型镜头测量示意图
|
 |
|

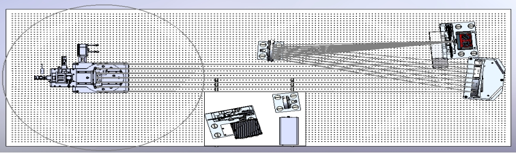

L型镜头测量示意图
|
 |
|

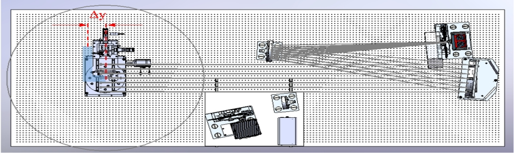

U型镜测量示意图
|
 |

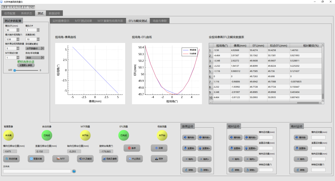

检测软件界面
|

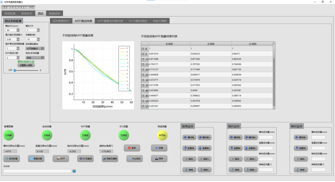

MTF实测界面 |
场曲像散实测界面 |
|

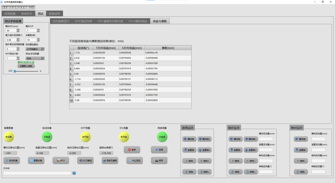

焦距实测界面 |

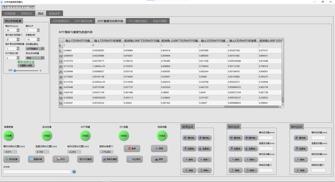

MTF重复性实测界面 |
