烟草行业爆珠检测方案

当前爆珠检测手段效率低，对爆珠的破损情况（液体渗漏）进行有效评估和判断。在滤棒成型阶段及烟支卷接完成后，缺乏稳定、可靠的非接触式在线检测手段，难以实现全流程质量监控。太赫兹技术具有、无损穿透、无电离辐射的独特优势。可以在产线上实现非接触式的高速检测。

方案概述

传统爆珠检测常存在如下问题：
■ 传统手段效率低：产线生产效率大幅提高，传统手段难以跟上当前检测效率。
■ 缺陷类型识别不全：对爆珠的破损情况（液体渗漏）进行有效评估和判断。
■ 缺乏有效在线手段：在滤棒成型阶段及烟支卷接完成后，缺乏稳定、可靠的非接触式在线检测手段，难以实现全流程质量监控。
    本方案采用太赫兹无损检测技术，太赫兹波可穿透滤棒，依据爆珠对太赫兹吸收的不同，可以实时高效辨别爆珠的缺损。可覆盖从滤棒爆珠预检到成品烟支爆珠复检的全流程。
■ 滤棒爆珠预检（产线中）：在爆珠滤棒生产线上，利用太赫兹波对滤棒材料和爆珠材料的不同反应特性，实时探测并判断滤棒中有无爆珠、爆珠是否破损。
■ 成品烟支爆珠复检（卷接后）：在卷烟机卷接工位后，对成品香烟中的爆珠进行zui终检测。利用太赫兹技术，检测爆珠的形态信息，确保出厂产品中爆珠状态完好、位置正确。
■ 高速在线判别：系统通过极高的探测器灵敏度和响应速度，实现每秒上万次的检测密度，满足高速生产线（10000支/分钟及以上）的实时在线检测需求。


检测原理

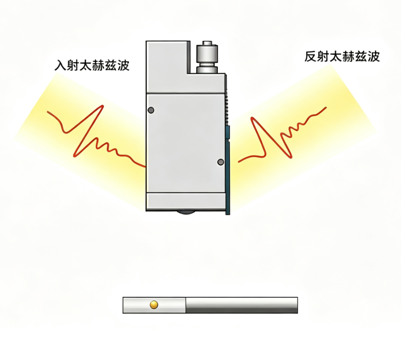

        太赫兹爆珠检测依托太赫兹波穿透性强、无电离辐射、物质吸收差异显著的特性，实现烟支滤棒爆珠的无损高速在线检测。太赫兹波可轻松穿透水松纸、醋酸纤维等滤棒外层材料，但会被爆珠内部极性香精液体强烈吸收，形成明显的信号差异，这是检测的核心原理。采用反射式检测架构，设备发射定向太赫兹波束扫过匀速输送的滤棒，探测器实时采集透射波形信号。完好爆珠区域会形成标准透射低谷波形，无爆珠滤棒信号均匀平滑，破损漏液、位置偏移的爆珠则会出现波形畸变、峰位偏移、吸收区域扩大等异常特征。系统通过提取波形幅值、峰宽、位置偏移等核心参数，与标准模板比对分析，精准识别缺珠、破珠、偏珠等不良缺陷。

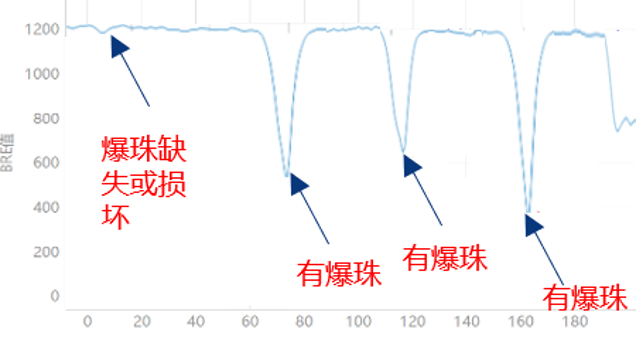

波形图

产品特点

■ 该检测方式规避了可见光无法穿透、微波分辨率低、X光有辐射的弊端，检测精度与速度高，适配卷烟高速生产线作业需求；
■ 内部包含温度补偿、振动抑制、抗干扰等算法，适用于复杂的工业场景中的精确测量；
■ 结构小巧、安装简单，直接外挂在现有产线上，只需ji小空间即可；
■ 自带激光导引，方便产线安装、调试

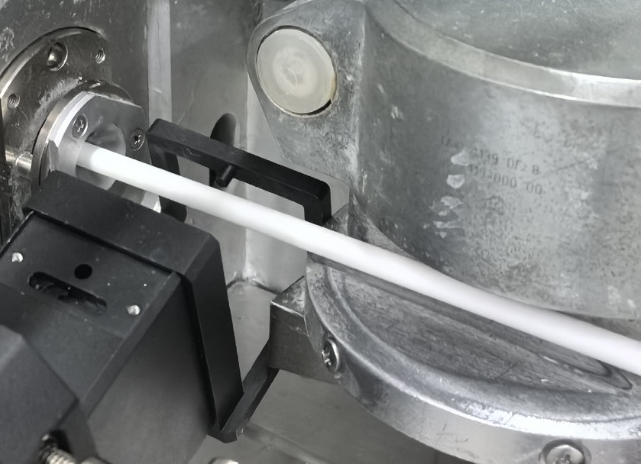

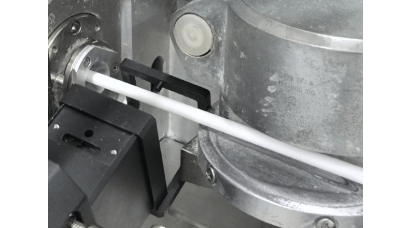

检测系统图
