口岸安检测方案
|
本方案融合太赫兹、毫米波、高能射线三大光电感知技术，一站式解决海关旅检、车检、货检传统安检漏检、低效、无数据溯源痛点。通过毫米波、太赫兹、加速器多类型设备组合，实现人、车、货全场景可视化智能查验，无电离辐射、隐私防护完善，设备可对接海关现有系统，安检数据全程可追溯，兼顾查验精度与通行效率，适配全类型口岸查验场地。
|
方案概述

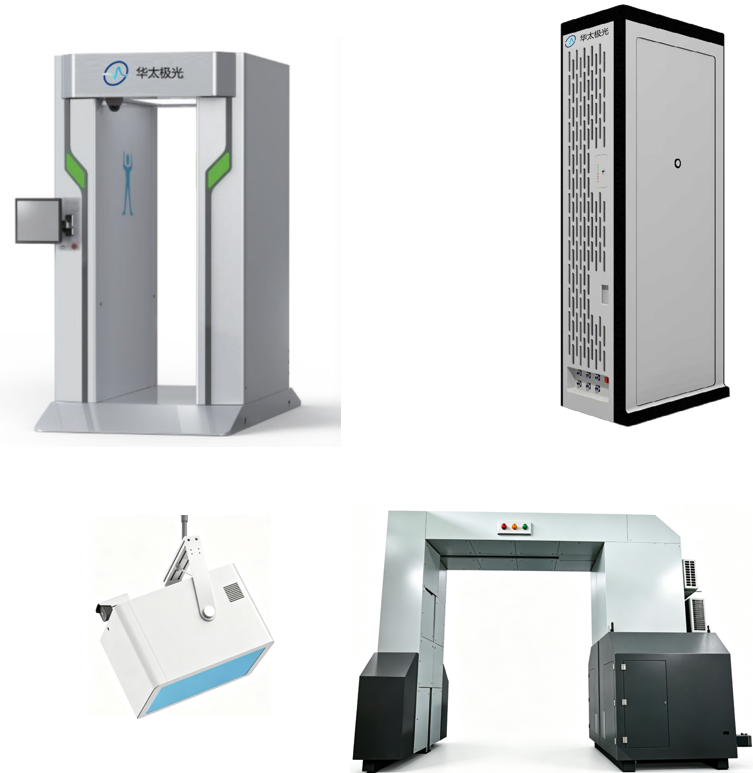

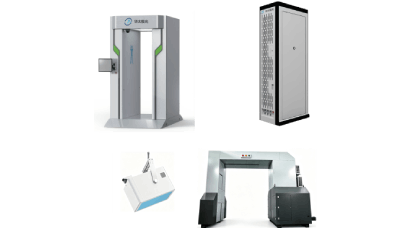

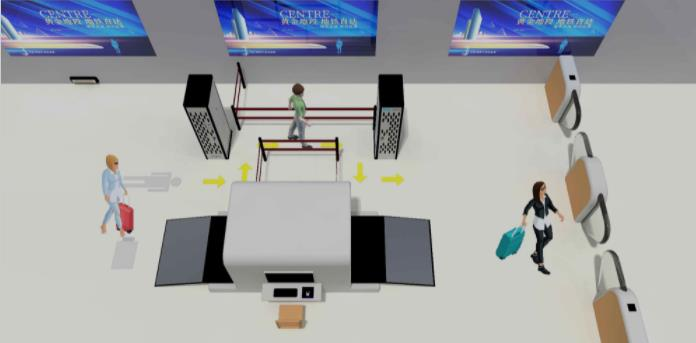

太赫兹、毫米波核心光电技术，针对海关旅检、货检现有安检短板打造一体化智能查验体系。当前传统金属安检设备仅能识别金属违禁品，人力手检漏检率高、通行效率低下。方案部署三类人体智能安检设备：门式毫米波安检门成像清晰、单次检测≤3秒；通道式毫米波安检通行量达1200人/小时，适配大流量口岸；吊装式太赫兹设备可远距离无停留扫描，适配扶梯、通道等复杂场景。配套加速器集装箱货检系统，支持车辆主动、被动双模式扫描，高效查验货运违禁品。整套系统无电离辐射，依托AI自动识别违禁品，兼顾隐私保护，实现安检可视化、智智能化、自动化与数据信息化，大幅降低人力投入，筑牢国门安全查验防线。
方案优势
金属检测门+手持金属安检仪+人工手检，存在问题：
■ 安检门和手持安检设备仅能探测金属物品，无法探测非金属刀枪、爆炸物和其他易燃易爆等非金属违禁品。
■ 需要大量人力进行辅助手检，安检压力大，效率低。
■ 漏检率高，金属也容易漏检，除非完全手检目视查验。
|

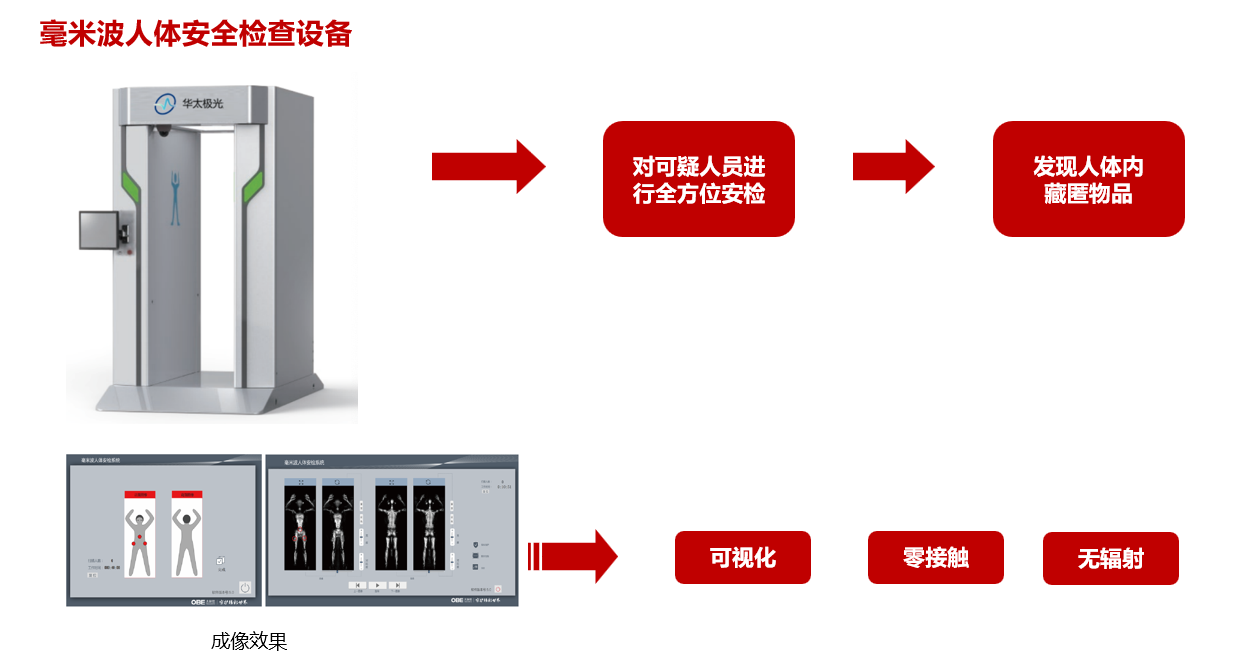

毫米波检测设备优势:

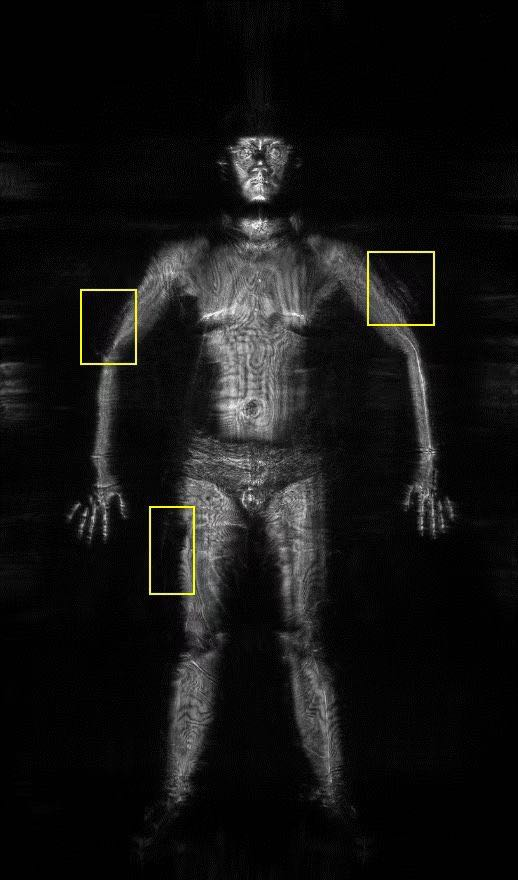

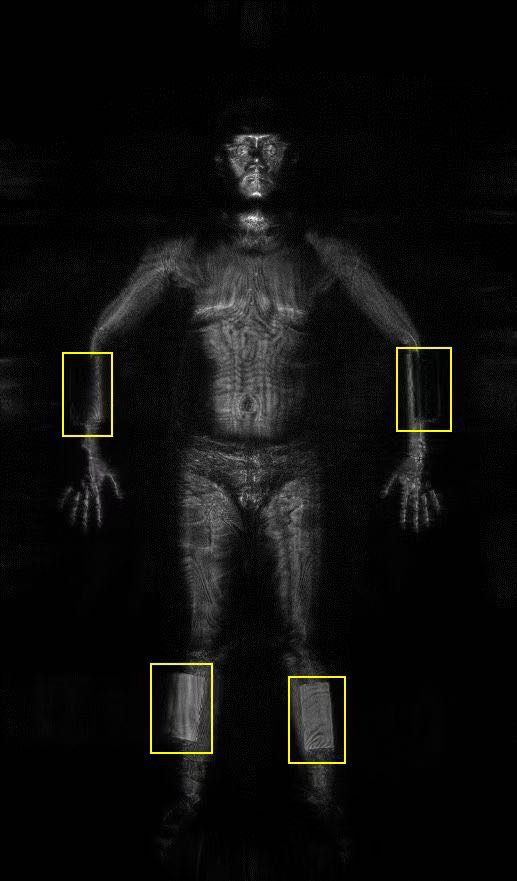

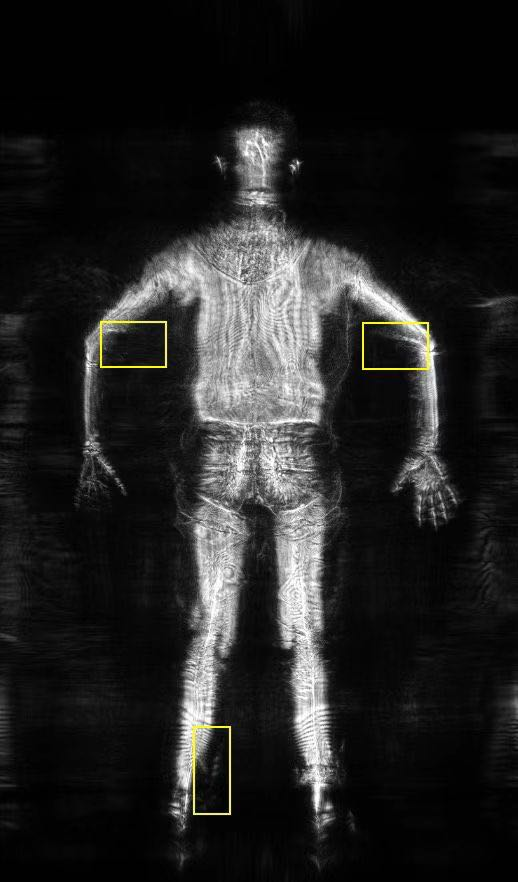

■ 可视化：“透视”成像安检，可对人体衣下携带物品直观呈现，不必搜身，并通过技术手段切实保护个人隐私。
■ 智能化：对人体携带违禁品智能识别。
■ 自动化：减少人力需求，提高安检效率。
■ 信息化：安检数据集中存储，做到事后可查；可与其它数据有效融合
|
产品介绍
参数
|
工作方式
|
非接触
|
隐私保护
|
在设备主屏幕以卡通人偶图像显示报警结果
|
报警分类
|
基于人工智能技术的嫌疑物自动报警
|
图像识别
|
通过触摸屏终端显示物质分类后的成像扫描结果
|
单次检测时间（扫描+成像）
|
≤3秒
|
|
扫描方式
|
平面阵列垂直扫描
|
扫描区域
|
图像的上边缘2m，图像的下边缘0.15mm
|
分辨率
|
线分辨率≤2mm；空间分辨率≤6mm
|
设备噪声
|
≤65dB（A）@1m
|
图像分辨率（像素数）
|
优于190x380
|
自动模式下检出率/误报率
|
≥85% /≤15%
|
可检出物品种类
|
枪支等武器、爆炸或燃烧物质和装置、管制器具、危险品及其它物品
|
图像显示
|
可通过触摸屏控制终端显示探测扫描结果
|
外观尺寸
|
2520mmx1355mmx1740mm（H*W*D）
|
设备重量
|
600公斤
|
电源供给
|
220VAC（+10%/-15%）50Hz(±3Hz)
|
系统功耗
|
<1.5KW(峰值)
|
运行温湿度
|
0℃-40°，5%-90%（无冷凝环境）
|
存储温度温湿度
|
-20℃-55℃，5%-90%（无冷凝环境）
|
系统配件
|
红外、足底金属、视频、制式爆炸物探测传感器
|

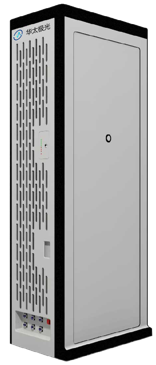

通过式毫米波安检系统
|
|
参数
|
扫描频率
|
70-80GHz
|
成像阵列
|
主动式MIMO阵列
|
空间分辨率
|
<5×5mm@1m
|
成像范围
|
0～2m
|
线分辨率
|
<3mm
|
成像帧率
|
>10帧/s
|
通过率
|
1200人/小时
|
结构参数
|
700×646×1810mm
|
|
|

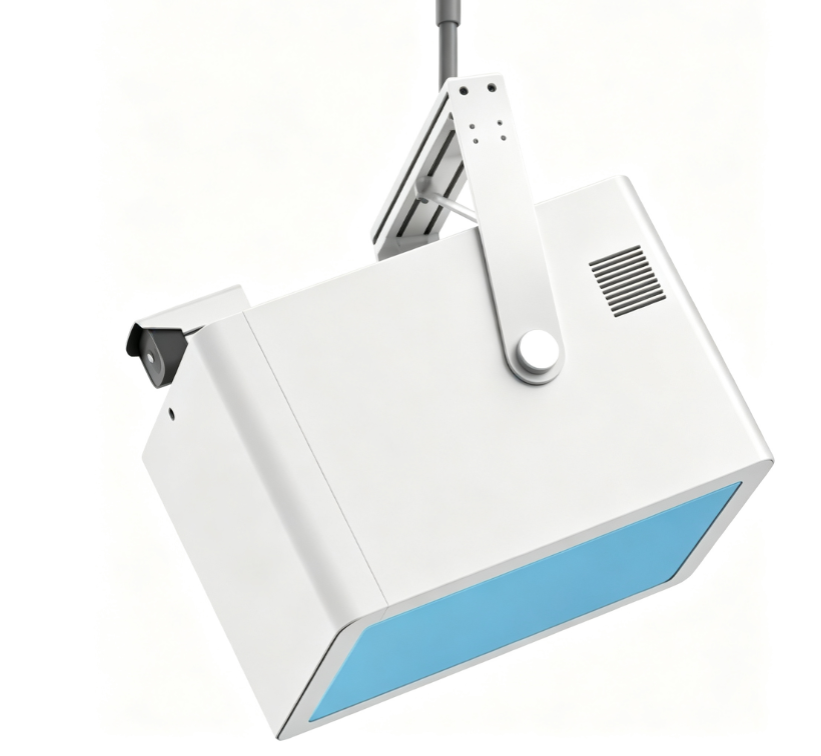

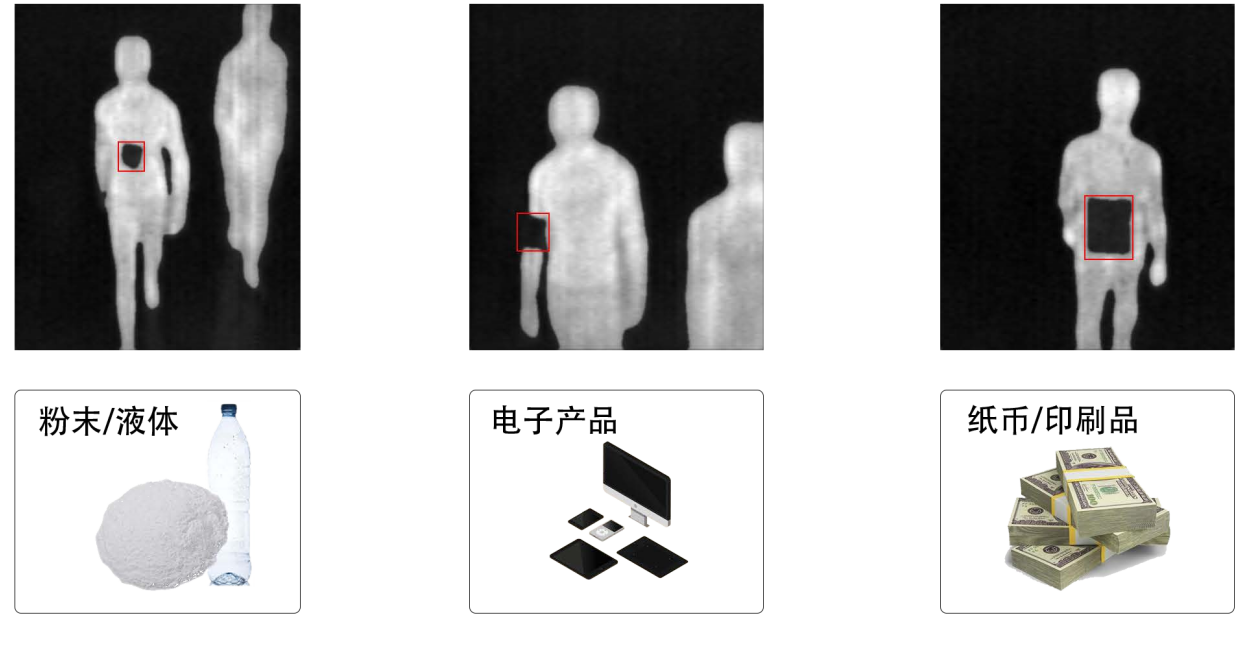

吊装式太赫兹人体查验设备
|
|
参数
|
指标
|
尺寸(mm)
|
790*562*542
|
重量(kg)
|
54
|
成像距离(m)
|
3~5
|
显示范围(mm)
|
2000×800
2000×1600
|
分辨率(mm)
|
25
|
电源功耗(W)
|
80
|
|
工作温度(℃)
|
0~28
|
安装方式
|
支架、吊装、小车
|
二次开发
|
支持
|
|

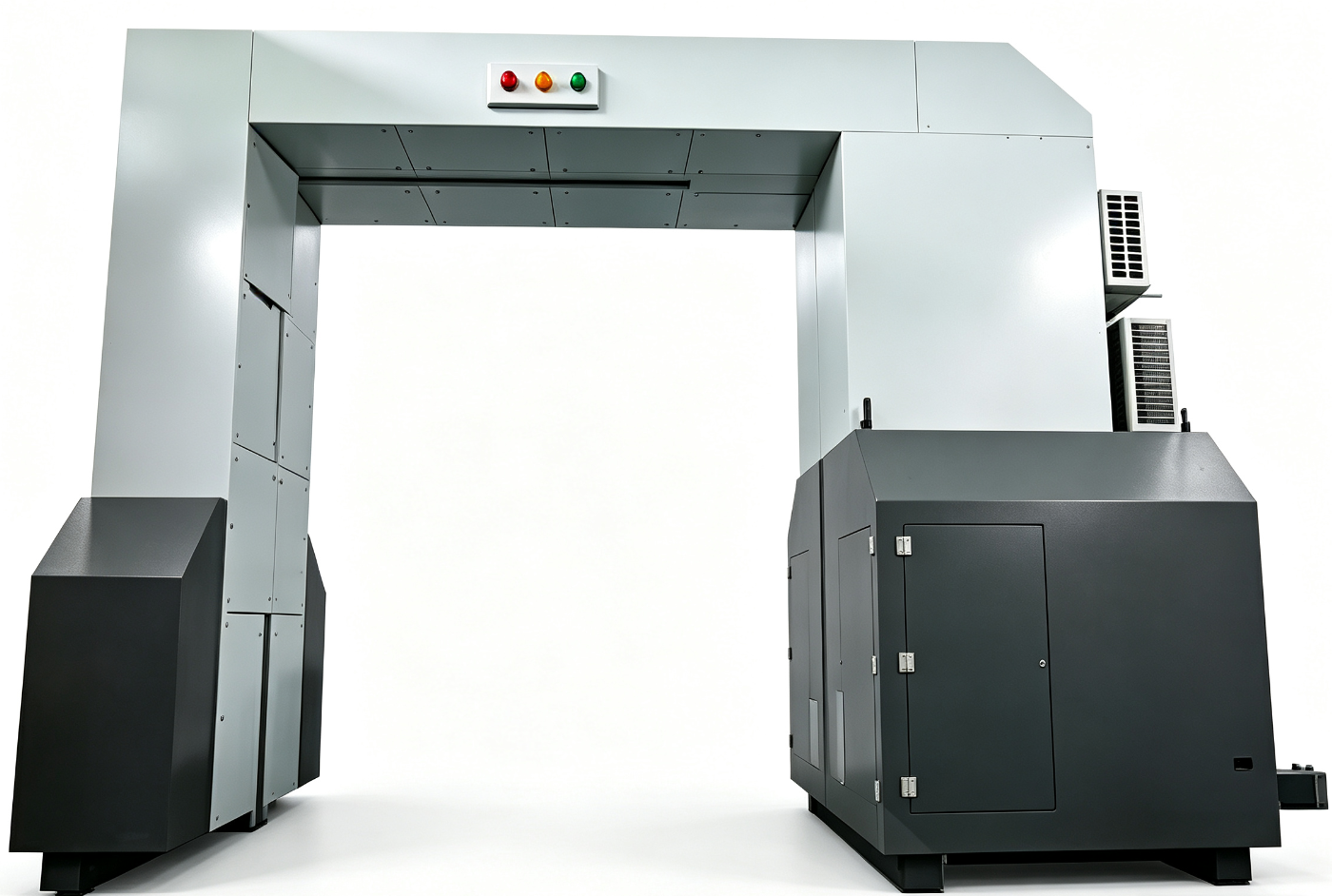

集装箱货检
|
参数
|
指标
|
射线原理
|
6/3MeV 直线加速器
|
穿透力
|
≥350mm(钢板)
|
安检效率
|
200辆/小时（被动模式）
20辆/小时（主动模式）
|
司机单次吸收剂量
|
≤0.1μSv/h（被动模式）
|
|
主动模式

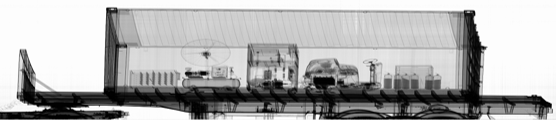

车辆静止，设备以0.4m/s的速度运动，扫描全车，获取整车图像，可轻松识别出货物种类，辅助查缴夹带货物等违法行为
被动模式
设备静止，由驾驶员驾驶车辆以5~15km/h通过扫描区，自动避让车头，仅扫描货箱，获取货箱图像，可轻松识别出货物种类，辅助查缴夹带货物等违法行为。
