产品介绍
 |
华太极光 TA-TDS-NFD/FFD 太赫兹近场探针扫描系统采用单主机双探头工作模式，主机由飞秒激光器模块、延迟线模块、DC采集模块、LNA放大模块、高压模块、电源系统、AI边缘计算模块组成。探头模块分为近场探头和远场探头两种，双探头共用一个发射天线及4F光路。 主要原理为光纤飞秒激光器产生两束同步的1560 nm脉冲激光，分别作为泵浦激光和探测激光。泵浦激光照射太赫兹发射天线产生太赫兹波，探测激光经延时线照射探测天线产生光电流，通过光学延时线实现太赫兹时域波形的等效采样，用于测试样品的光谱信息。 |
产品特点
■ 精密太赫兹光谱分析与成像
■ 微米级精细测量：对太赫兹光斑空间场分布进行微米级测量
■ 双工作模式（标配）：
标配1： 远场发射 + 近场探测
标配2： 远场发射 + 远场探测

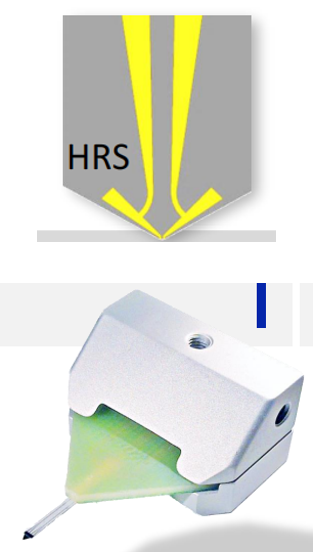

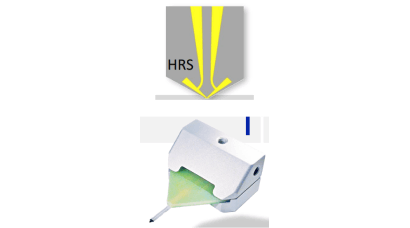

■ 选配模式： 近场激发 + 近场探测（发射和接收"针间距"≤0.1mm，专业度较高）
■ 全保偏光纤耦合，光路稳定可kao
■ 自研高速光纤延时器，采用音圈电机搭载自由空间光路，扫描速度快、插损小
■ AI边缘计算：内置NVIDIA Jetson Orin NX（16G），提供预处理算法、波长筛选、异常样本剔除、成像算法、经典图谱分析、深度学习图像分析等
■ 实时显微监控：配备光学显微镜实时监视探针与样品间距
应用方向
|

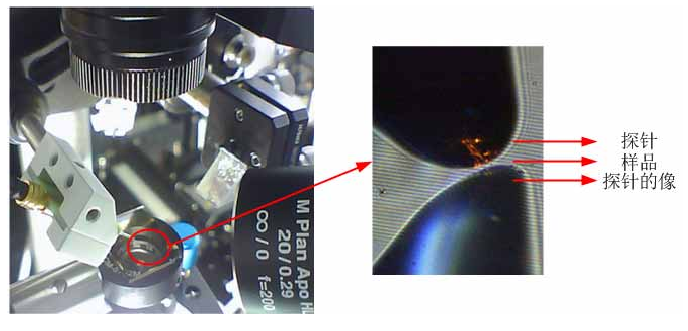

侧方光学显微镜CCD成像图 |
■ 实验室THz精密光谱分析和成像 ■ 太赫兹近场信号探测 ■ 超表面（超材料）器件研究 ■ 半导体中载流子寿命测量 ■ 太赫兹光斑空间场分布微米级测量 ■ 物质识别与图谱分析 |
型号参数
|
指标类别 |
远场模式（透射 / 反射） |
近场模式（透射） |
|
光谱范围 |
0.1-5THz（透射） |
0.1-2.5THz |
|
动态范围 |
70dB |
55dB |
| 光谱分辨率 | ≤5GHz（实测） |
≤5GHz（实测） |
|
成像分辨率 |
≤350μm |
≥20μm |
|
单次检测时间 |
成谱：≤1s； 成像（10mm×10mm）：≤10min |
成谱：≤1s； 成像（100μm×100μm）：≤2min |
|
zui大样品尺寸 |
长25cm，宽25cm，高1cm | |
|
zui大扫描范围 |
长22cm，宽22cm，高3mm |
|
|
延迟范围 |
0-266ps |
|
|
扫描速度 |
5Hz@266ps |
|
|
模式切换时间 |
≤10s（自动化） |
|
|
zui小扫描步进 |
近场探针扫描（标配） 远场透射/反射扫描（选配） |
|
|
系统附件 |
除湿模块：便携式无油空气干燥机TA-POAD01、一体式氮气发生器TA-NG01可选 AI图谱分析边缘计算机TA-EDGE-M，Ubuntu系统，AI图谱分析SDK TA-IS(v1.0) |
|
