太赫兹技术在汽车油漆涂层无损检测应用的解决方案

汽车油漆涂层是车身防腐和外观装饰的关键屏障，其质量关系到整车的美观性、耐久性和防腐性能。 传统涂层测厚仪（磁感应/涡流法）仅能测量总厚度，无法区分清漆、色漆、中涂漆、电泳层各层厚度； 涂层测厚仪需接触测量，易划伤漆面，且对曲面、边缘等复杂部位测量误差大； 金相切片法属破坏性检测，需切割车身取样，无法用于在产车辆的全检； 目视检测仅能发现表面明显缺陷 涂层固化度、交联密度等关键工艺参数缺乏快速无损的现场检测手段； 车身复杂曲面（车门边缘、引擎盖棱线、轮拱等）的传统检测一致性差，重复性低。

方案概述

太赫兹（THz）波段0.1~5 THz对高分子聚合物涂层材料具有优异的穿透性和层间反射特性，为汽车油漆涂层无损检测提供了全新的技术路径，具备以下核心优势：
多层涂层独立测量：太赫兹脉冲在各涂层界面产生反射，可同时测量清漆、色漆、中涂漆、电泳层各层厚度
非接触无损检测：无需接触漆面，避免划伤，适合成品车和在线检测
涂层内部缺陷可视化：气泡、针孔、层间剥离、夹杂等缺陷在太赫兹信号中呈现清晰特征
固化度评估：涂层固化过程中的交联密度变化引起折射率改变，可间接评估固化程度
无电离辐射：对人体安全，无需特殊防护，适合生产线现场使用

适用对象

■ 汽车整车制造厂：涂装车间在线涂层厚度检测、涂装质量抽检
■ 汽车零部件供应商：保险杠、后视镜、门把手等塑料件涂层检测
■ 汽车检测与认证机构：第三方涂层质量检验、失效分析
■ 汽车维修与涂装企业：修补漆厚度与质量检测、旧涂层评估
■ 轨道交通/客车制造：高铁、地铁、客车等大型车辆涂层检测
■ 工程机械制造商：挖掘机、装载机等重型机械涂层质量检测

检测样品

检测原理

        太赫兹反射式检测原理：太赫兹脉冲在多层涂层结构中传播时，会在不同材料界面产生反射回波。汽车油漆涂层通常由4层组成：清漆（Clear Coat）→ 色漆（Base Coat）→ 中涂漆（Primer Surfacer）→ 电泳层（E-coat）→ 金属基板（钢/铝）。相邻涂层之间的折射率差异产生反射信号，各层界面反射回波的时间差正比于该层厚度。
        绝缘层厚度测量原理：基于反射脉冲飞行时间法（TOF），利用各涂层界面反射脉冲的时间差，实现多层涂层厚度的同步测量。

方案配置

1.核心主机：分离式太赫兹时域光谱仪 TA-TDS-SEP

分离式太赫兹时域光谱仪采用主机与探头分离设计，主机内置飞秒激光器、高速光纤延时线、锁相放大模块、AI边缘计算单元，通过光纤与各类型探头连接，实现灵活的现场部署。

2.垂直入射探头

        垂直入射探头适用于车身平面区域（引擎盖、车顶、车门面板等）的涂层厚度高精度测量，将太赫兹发射与接收天线、光学聚焦系统集成于一体。

3.标准厚度校准片

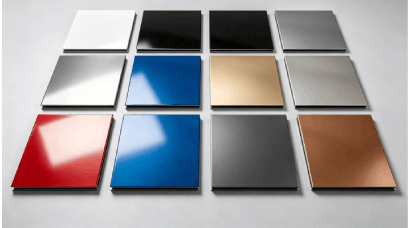

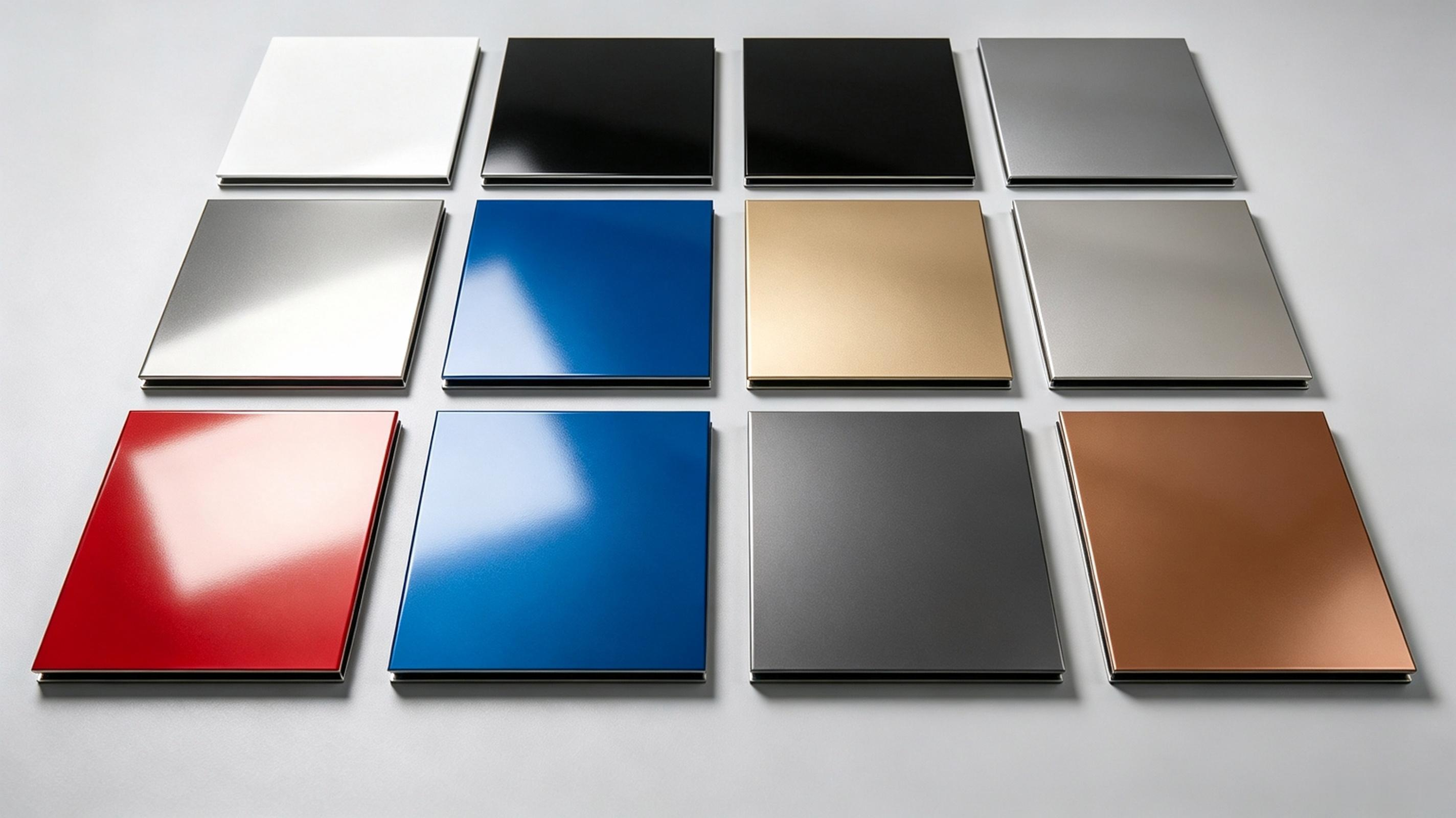

        ■ 提供系列标准厚度校准片（10 μm ~ 500 μm），用于系统标定和精度验证
        ■ 各涂层材料（清漆、色漆、中涂漆、电泳层）独立折射率标定样块

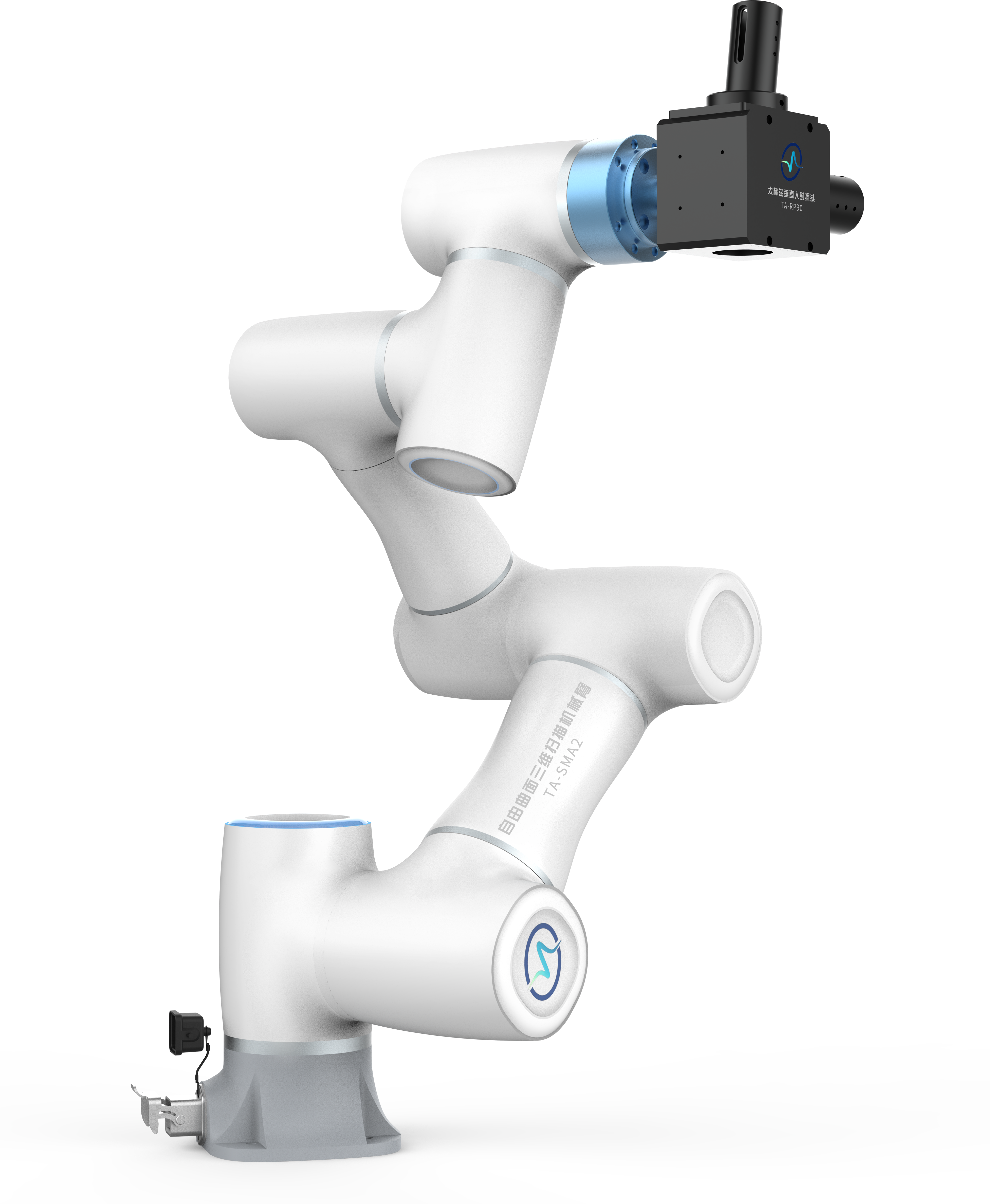

机械臂万向采样模块TA-SMA1

■  TA-SMA1为工业型机械臂，机械臂有效负载15KG，工作半径900mm，重复定位精度0.05mm，        ■ TA-SMA2为桌面型机械臂，额定负载3kg，工作半径600mm，精度0.02mm，zui大扫描速度2m/s。

手持测厚组件

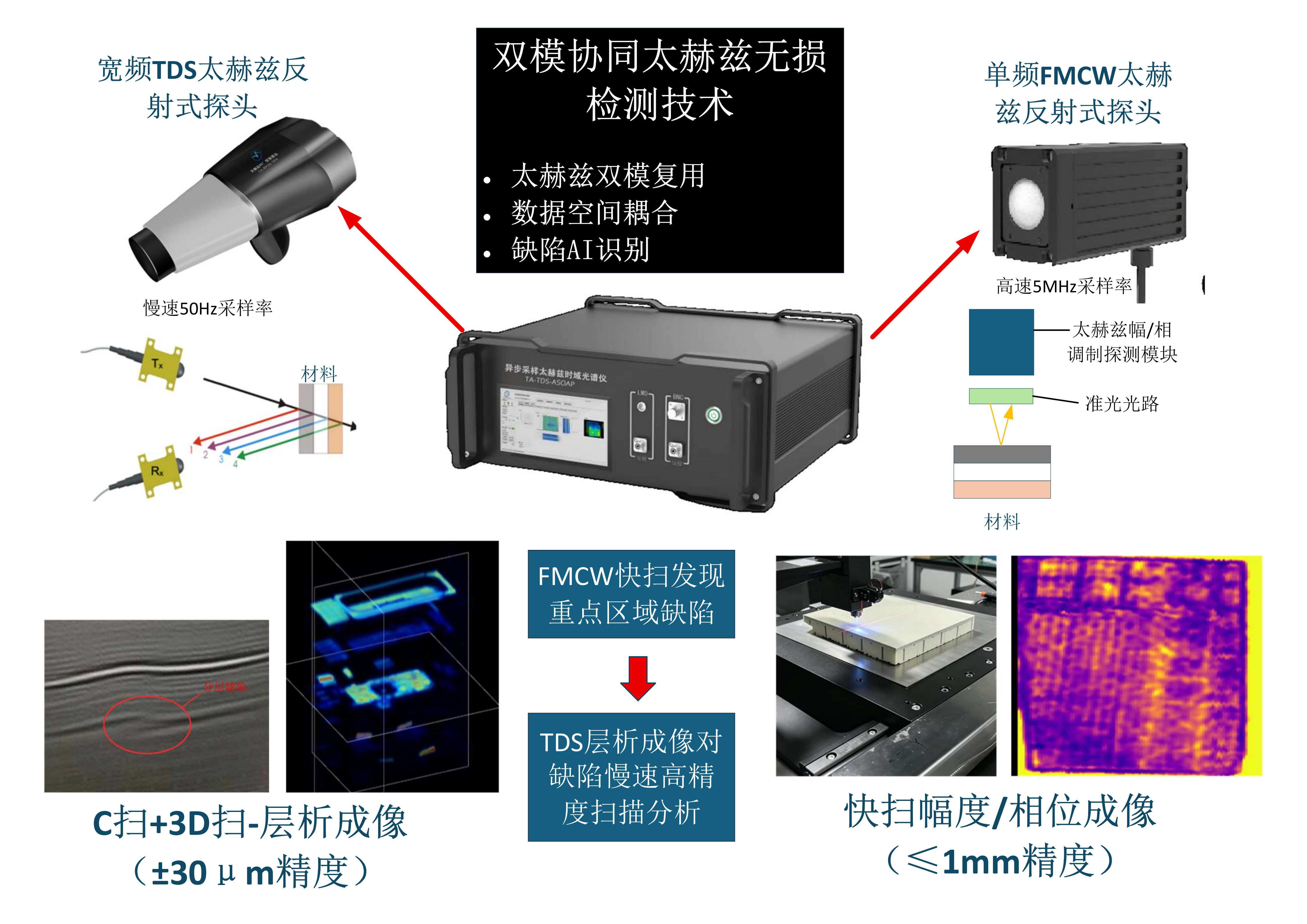

■ 适用于抽样检测 ■ 太赫兹双模复用 ■ 数据空间耦合 ■ 缺陷AI识别

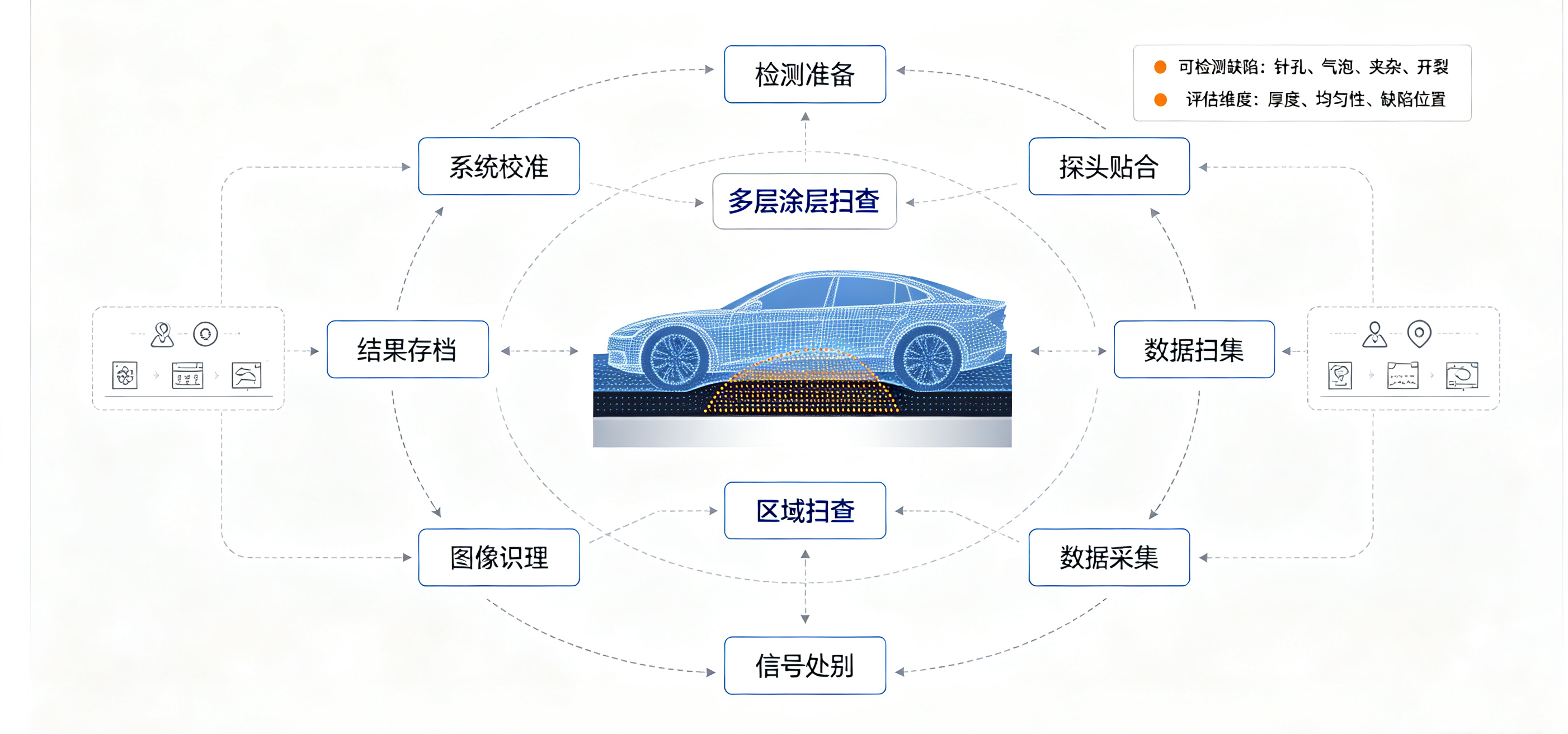

检测流程
