剪切散斑干涉技术在航空航天领域应用的解决方案
|
剪切散斑无损检测方案融合大视场剪切散斑干涉与实时相移成像技术，适配碳纤维复材、蜂窝夹层、胶接构件、热防护结构等多类航空航天零部件检测。依托激光散斑干涉特征相位信息，可同步实现构件亚表面缺陷可视化与离面变形定量分析，全程非接触无损检测样本，无需耦合剂、无需打磨预处理工件表面，搭配 AI 智能分析软件完成缺陷识别、定位与损伤分级判级，实现数字化快速质检，解决传统超声检测扫查效率低、人工判读漏检风险高的痛点。
|
方案概述
传统航空航天构件无损检测手段存在明显短板：超声检测逐点扫查效率低下，大型构件检测耗时久；部分检测方式需要涂抹耦合剂、打磨处理工件表面，会损伤高价值零部件表面状态；而传统的目视检测仅能识别表面损伤，无法发现内部脱粘、分层等亚表层缺陷；人工判读缺陷主观性强，微小损伤易发生漏检。

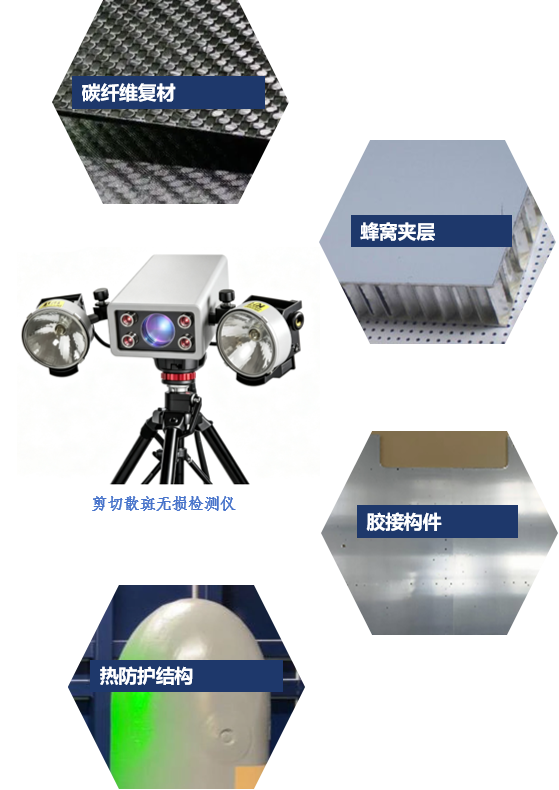

剪切散斑干涉技术基于激光干涉相位信息，可捕捉构件受激励下的微形变响应，具备“大视场全场成像、非接触检测、亚表面缺陷识别、可定量变形分析”四大核心优势。依托便携式 LSI‑8600 剪切散斑无损检测仪，结合实时相移成像与多曝光融合技术，可一站式完成复材蒙皮、蜂窝夹层构件、胶接结构、热防护部件的缺陷成像定位、损伤等级评估，全程构件无接触无损伤，无需耦合剂、无需对被测件做表面预处理，检测完成后构件可继续开展后续装配或服役使用。
适用对象
检测对象

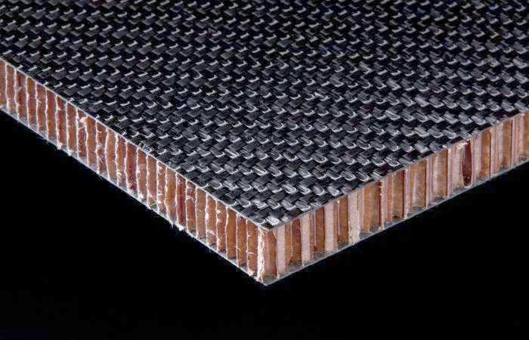

■ 飞机机翼层压板、蜂窝板结构；
■ 发动机橡胶粘接结构；

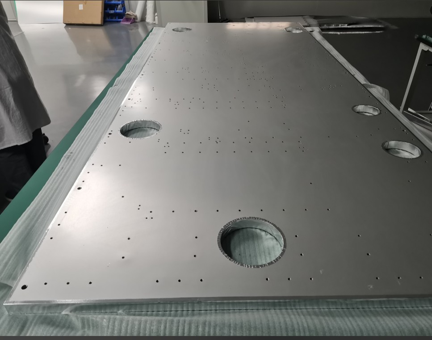

■ 卫星舱体的蜂窝结构、层压板；

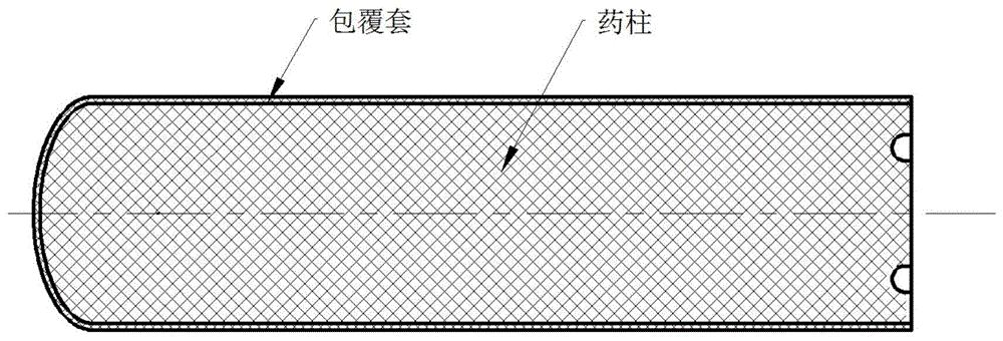

■ 固体火箭药柱热包裹层；

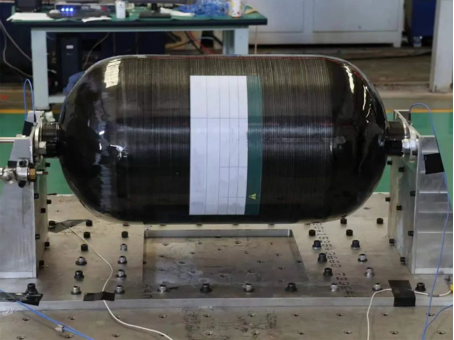

■ 复合材料气瓶、贮箱
|
|
检测原理
剪切散斑干涉利用结构中缺陷在外载荷作用下产生局部非均匀变形的力学原理，再运用激光干涉计量技术检测各种非均匀变形，从而检测结构中的缺陷位置及其尺寸大小。该技术通过测量被测物体的离面位移导数，有效避免环境振动对干涉测量的影响，可在工程现场实施无损检测。
方案配置

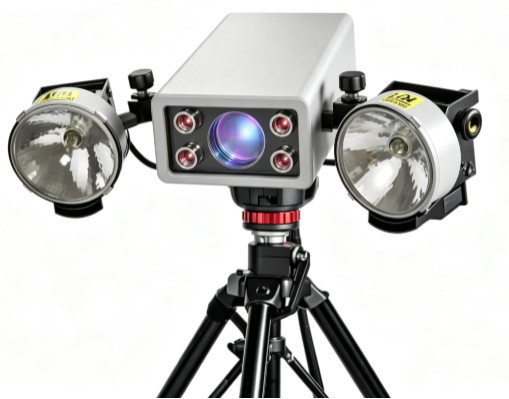

1.核心主机：便携式剪切散斑无损检测仪 TA-LSI-8600
主机集成激光光源、CCD相机、成像镜头、光学错位装置、相移器等核心功能组件，一体化设计、便捷操作。支持实时、相减、相移多种成像模式，可检zui小缺陷尺寸Φ3mm，单次检测时间小于10s。
|
|
2.加载模块
可根据实际应用需求，为散斑检测仪选配热激励或（局部）真空激励加载系统。
|
■ 热激励加载系统（系统标配）
热激励通过卤素灯照射试件表面产生温度差，从而引起缺陷区域的局部微小变形。
|
■ 真空激励加载系统（可选配）

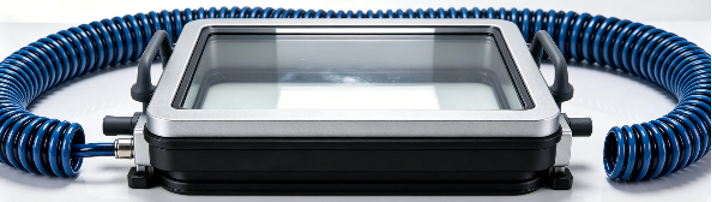

真空激励通过泵来产生负压。它有两种类型：一种是便携式手动真空罩（带观察窗），可吸附在大型构件表面；另一种是真空舱体，可以将试件放置在舱体中进行加载检测。
|

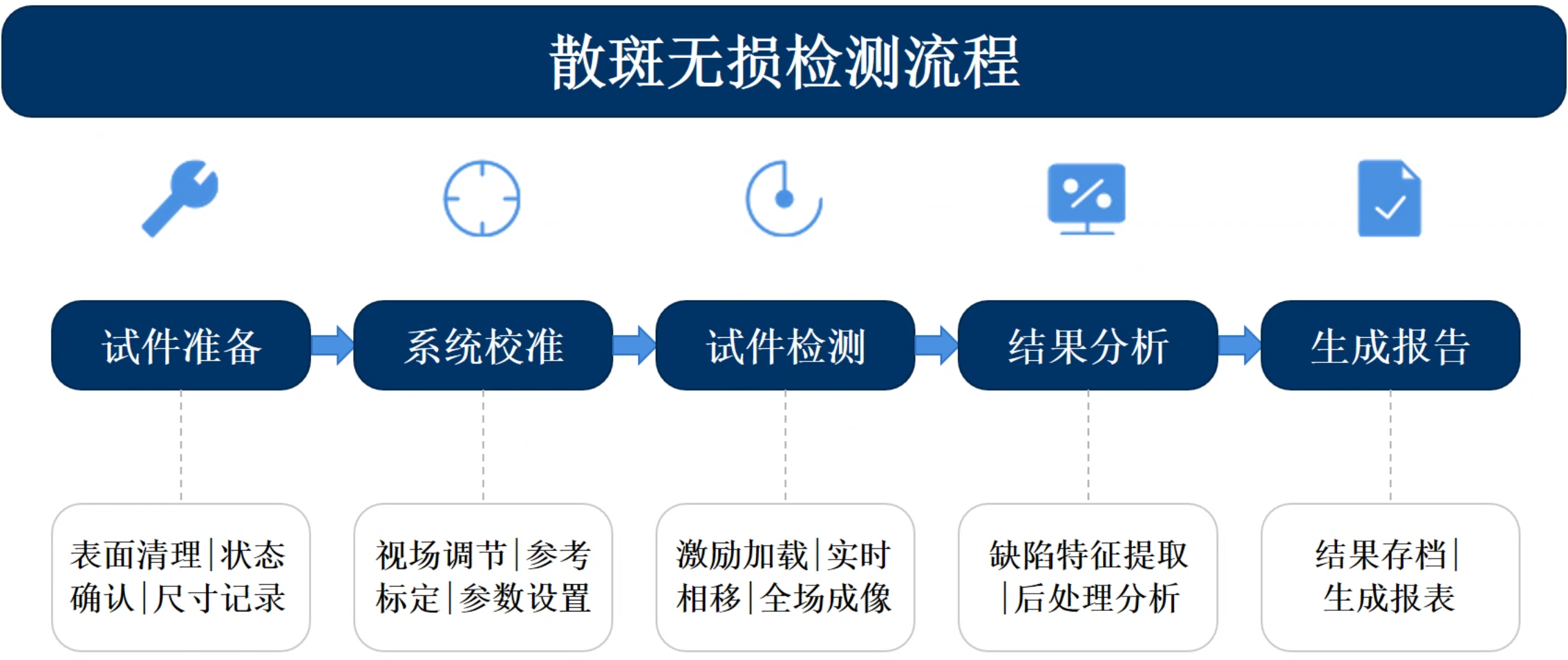

检测流程
